Goupille de plaque de base filetée zinguée M10

JG fabrique leGoupille de plaque de base filetée zinguée M10pour les applications industrielles de montage, de fixation et d’assemblage d’équipements. Ce composant de montage fileté M10 personnalisé combine une large plaque de base en acier estampé avec un filetage externe de précision, créant une connexion stable de répartition de charge pour les assemblages OEM.

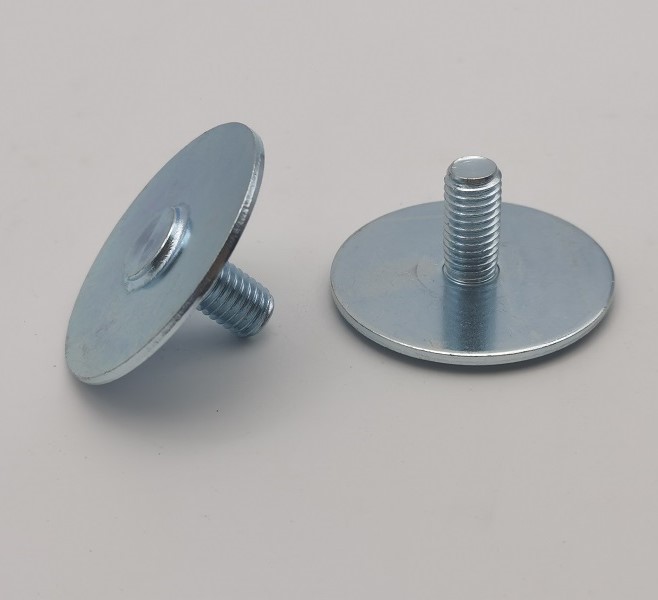

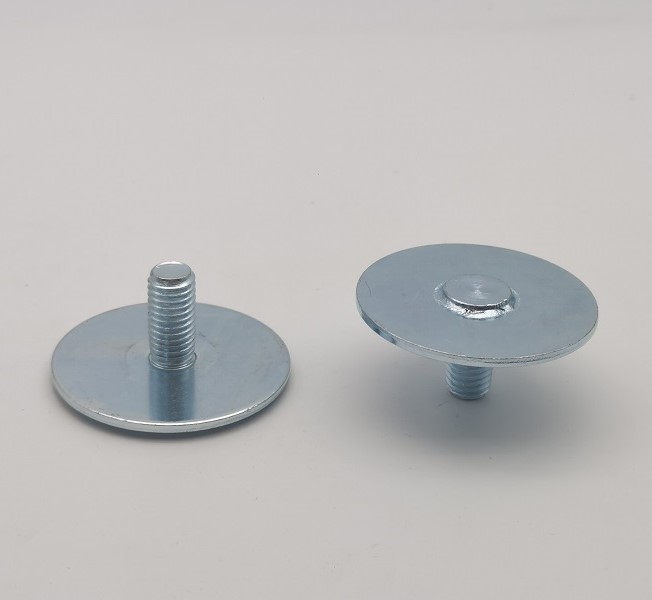

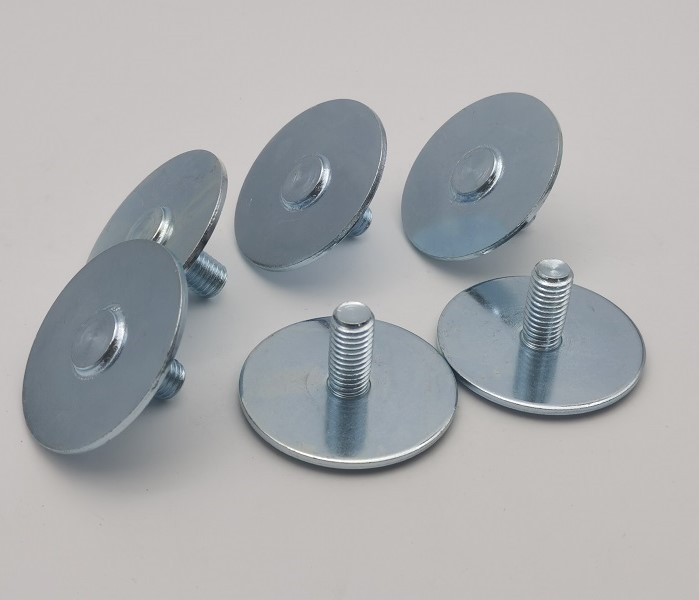

La broche de plaque de base filetée M10 zinguée est fabriquée en acier AISI 1008 à faible teneur en carbone ou un équivalent approuvé. Le composant a une base ronde de 49,5 ±0,3 mm, une épaisseur de plaque de 2,2 mm et un filetage externe M10×1,5-6g avec une longueur de filetage de 20 mm. Toutes les dimensions sont réalisées et inspectées selon le dessin M030192.

Processus de fabrication et valeur technique

La production de la broche de plaque de base filetée zinguée M10 nécessite un découpage et un estampage contrôlés de la plaque ronde, une préparation de la broche filetée, un roulage de filetage, un assemblage mécanique sécurisé, un ébavurage, un nettoyage et un zingage transparent. Le contrôle du processus se concentre sur la planéité de la plaque de base, la perpendiculaire des broches, la sécurité des joints et la géométrie cohérente des filetages.

La large base de 49,5 mm répartit la charge d'assemblage sur une plus grande surface de contact. Un alignement précis entre la goupille filetée et la plaque estampée permet une installation stable. Après l'assemblage et le placage, le filetage M10×1,5-6g est vérifié avec des jauges GO/NO-GO étalonnées pour éviter que l'accumulation de revêtement n'affecte l'ajustement.

Applications

• Montage d'équipements industriels
• Assemblages de tôlerie et de coffret
• Protections de machines et panneaux d'accès
• Assemblages automobiles et de transport
• Systèmes de fixation OEM personnalisés

Placage de zinc transparent selon ASTM B633

La broche de plaque de base filetée zinguée M10 reçoit un zingage transparent conforme à la norme ASTM B633 SC2 Type V. Le revêtement offre un aspect métallique propre et une protection contre la corrosion tout en conservant les dimensions fonctionnelles du filetage. La couverture du placage, l'apparence et l'acceptation du filetage sont inspectées après la finition.

Spécifications techniques

Contrôle qualité et rapports de lots

Chaque lot deGoupille de plaque de base filetée zinguée M10est contrôlé par la vérification des matières entrantes, les contrôles dimensionnels en cours de processus et l'inspection finale. Les caractéristiques critiques incluent le diamètre et l’épaisseur de la plaque, la longueur du filetage, l’acceptation du calibre M10×1,5-6g, l’alignement des broches, l’intégrité des joints et l’état de la surface finie.

• Certificat de matériau avec composition chimique et propriétés mécaniques
• Rapport strict sur les propriétés mécaniques pour chaque lot de production
• Rapport de contrôle dimensionnel selon dessin M030192
• Inspection de la jauge de filetage GO/NO-GO après placage
• Rapport d’inspection du placage et traçabilité des lots
• Essais d'arrachement, d'enfoncement ou de couple des joints lorsque cela est spécifié par le plan de contrôle approuvé

Exigences de fabrication

La broche de la plaque de base filetée M10 zinguée doit être exempte de bavures et d'arêtes vives. Les pièces finies doivent également être exemptes d’huile, de résidus de solvants, de corrosion, de taches et de toute autre contamination. L'inspection visuelle confirme une surface zinguée propre et uniforme, sans dommage pouvant affecter l'assemblage ou l'apparence.

Fabrication OEM de JG

JG prend en charge les prototypes, les échantillons de production et la fabrication en volume duGoupille de plaque de base filetée zinguée M10. L'examen technique couvre la fabricabilité, l'outillage, le contrôle du filetage, la vérification des joints, le placage et la documentation d'inspection. Envoyez à JG votre dessin, votre demande annuelle et vos exigences en matière de document de qualité pour un devis.
