Moyeu araignée fendu personnalisé en acier inoxydable 304

Moyeu araignée fendu personnalisé en acier inoxydable 304

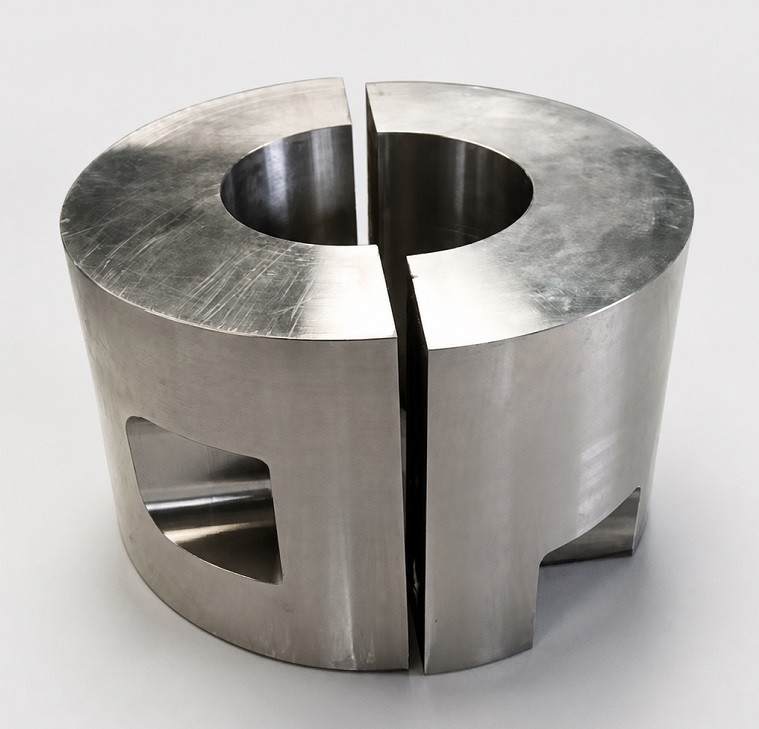

JG fabrique leMoyeu araignée fendu personnalisé en acier inoxydable 304pour les assemblages industriels de serrage, d'entraînement et mécaniques à usage intensif. Ce grand moyeu est usiné à partir d'une barre ronde solide en acier inoxydable 304 et fourni sous forme d'assemblage en deux pièces assorti. La séquence de fabrication est critique : toutes les opérations de tournage, d'alésage, de fraisage, de perçage et de filetage sont terminées tandis que le moyeu reste entier, et le moyeu fini est ensuite séparé par découpe par électroérosion à fil.

Présentation du produit

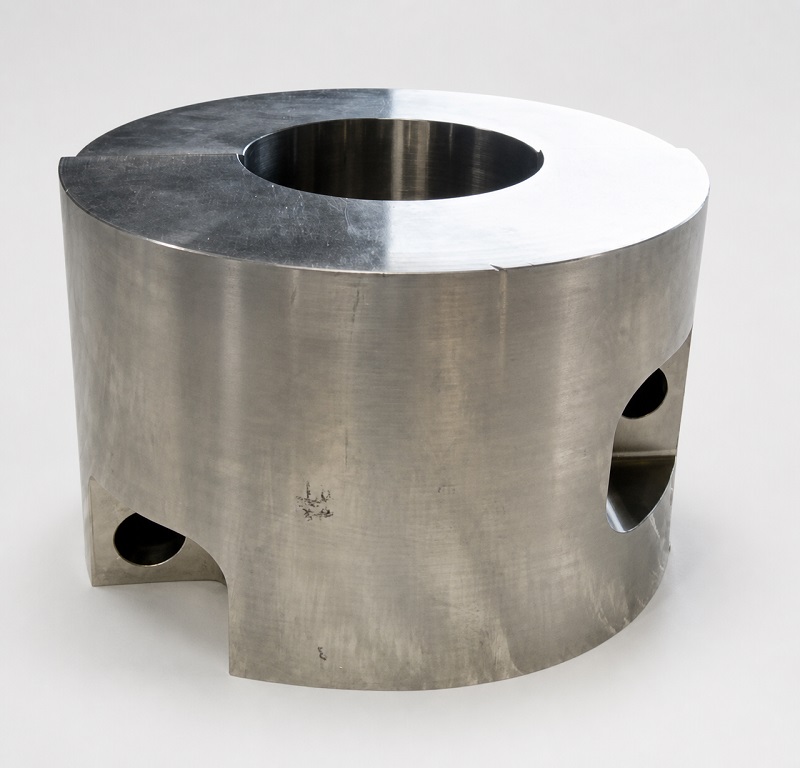

Le moyeu araignée fendu personnalisé en acier inoxydable 304 est produit selon le dessin AOS05HS32S0001. Ses dimensions nominales finies sont de 13,00 pouces de diamètre extérieur, de 6,25 pouces de diamètre d'alésage et de 8,50 pouces de longueur axiale. Le composant comprend deux fenêtres en relief opposées, des éléments latéraux étagés et des emplacements de boulons appariés avec des trous de dégagement et des filetages profonds 1-1/4-7 UNC.

Processus de fabrication

1. Vérification et sciage de barres rondes en acier inoxydable 304
2. Tournage CNC et usinage de faces de grand diamètre
3. Alésage de précision de l'alésage central de 6,25 pouces
4. Fraisage CNC de fenêtres à relief opposé et d'éléments externes
5. Forage profond, contre-alésage et taraudage 1-1/4-7 UNC
6. Inspection dimensionnelle complète alors que le moyeu est entier
7. Fil EDM se divisant en deux moitiés appariées
8. Ébavurage de la surface coupée, identification des pièces appariées et inspection finale
9. Nettoyage, protection contre la corrosion et emballage d'exportation

Usinage complet avant le fractionnement par électroérosion à fil

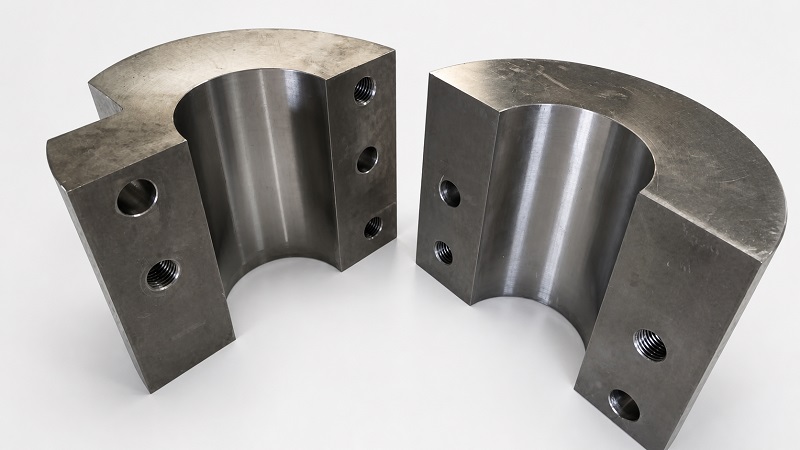

La principale valeur technique du moyeu araignée fendu en acier inoxydable 304 personnalisé est la séquence de processus contrôlé spécifiée sur le dessin. L'usinage de l'alésage, du diamètre extérieur, des faces, des fenêtres et des éléments de boulons avant la séparation préserve un axe central commun et des relations de référence cohérentes. L'électroérosion à fil produit ensuite une fente étroite et contrôlée avec une force de coupe mécanique minimale. Les deux moitiés restent identifiées en permanence comme un ensemble apparié.

Grande précision d'alésage et stabilité dimensionnelle

L'usinage d'un alésage de 6,25 pouces à travers un moyeu lourd en acier inoxydable 304 nécessite un maintien de pièce rigide, un enlèvement de matière équilibré et des conditions de coupe contrôlées. La génération de chaleur et les contraintes résiduelles peuvent affecter la rondeur et la coaxialité, en particulier lorsque l'anneau fini est divisé. JG applique une ébauche par étapes, des parcours d'outils soucieux des contraintes, un alésage de finition et une inspection avant et après la division pour vérifier que le moyeu araignée fendu en acier inoxydable 304 personnalisé s'assemble de manière cohérente.

Usinage de trous profonds et de filetages UNC 1-1/4-7

Le système de fixation assorti combine des trous de dégagement dans la moitié supérieure et des trous filetés dans la moitié inférieure. Les caractéristiques du dessin comprennent des trous de 1,281 pouce de diamètre jusqu'à une profondeur de 2,50 pouces, des trous percés de 1,109 pouces jusqu'à une profondeur de 3,21 pouces et des filetages UNC 1-1/4-7 jusqu'à une profondeur de 2,50 pouces. Une entrée précise du trou, une perpendiculaire, une profondeur de filetage et une élimination des copeaux sont essentielles pour un engagement en douceur des boulons et une force de serrage fiable.

Spécifications techniques

Contrôle de qualité

Le contrôle qualité du moyeu araignée fendu en acier inoxydable 304 personnalisé se concentre sur la traçabilité des matériaux, la taille et la rondeur de l'alésage, le diamètre extérieur, le parallélisme des faces, la position du trou, la profondeur du filetage et l'alignement des demi-paires. Les filetages internes sont vérifiés à l'aide de jauges appropriées, et les deux moitiés sont assemblées après découpe par électroérosion au fil pour confirmer que l'alésage, le profil extérieur et le système de boulons restent correctement adaptés.

Caractéristiques du produit

• Construction solide en acier inoxydable AISI 304
• Grand diamètre extérieur de 13 pouces et alésage de précision de 6,25 pouces
• Usinage CNC complet avant séparation
• Fendage par électroérosion à fil à faible force et à trait de scie étroit
• Moyeux assortis et traçables
• Filetages internes profonds 1-1/4-7 UNC
• Résistance à la corrosion pour les environnements industriels exigeants
• Certificats de matériaux et rapports dimensionnels disponibles
• Fabrication OEM selon plans clients

Applications

• Ensembles de serrage et d'arbre robustes
• Systèmes d'entraînement industriels
• Grandes machines de traitement et de manutention
• Équipement mécanique résistant à la corrosion
• Assemblages de moyeu divisé OEM personnalisés

Grand usinage CNC en acier inoxydable de JG

JG fournit le moyeu araignée fendu en acier inoxydable 304 personnalisé à partir de l'approvisionnement en matières premières jusqu'à l'usinage CNC à grande échelle, le filetage en trous profonds, la séparation par électroérosion par fil et l'inspection finale par paire. Notre processus contrôle les relations entre l'alésage, le diamètre extérieur, les trous de montage et les faces fendues, offrant ainsi aux clients OEM un assemblage fiable et adapté, soutenu par une documentation sur les matériaux et l'inspection.
