Engrenage de capteur de position de bobine en acier inoxydable personnalisé

Engrenage de capteur de position de bobine en acier inoxydable personnalisé

JG fabrique leEngrenage de capteur de position de bobine en acier inoxydable personnalisécomme soudure de précision en acier inoxydable pour les équipements industriels de détection de position de bobine et de contrôle de mouvement. Le dessin 577272 Révision C combine un équipement de capteur profilé, deux plaques d'équipement de protection, un tube usiné, un noyau soudé de capteur, une tige flexible et une tête de tige de précision. Un emplacement précis des fixations et un soudage contrôlé sont essentiels car l'assemblage terminé doit préserver l'alignement des engrenages, l'angle de l'arbre et l'espacement des plaques après le soudage GTAW.

Présentation du produit

L'engrenage de capteur de position de bobine en acier inoxydable personnalisé utilise de l'acier inoxydable AISI 316L pour la plaque d'engrenage principale, le noyau de soudure du capteur, la tige, la tête de tige flexible et les protections d'engrenage. The machined tube is AISI 304 stainless steel. L'assemblage à composants mixtes offre une résistance à la corrosion, une résistance structurelle et des performances stables dans les environnements industriels. Le dessin spécifie une finition en acier inoxydable brut sans revêtement supplémentaire.

Relation entre les composants et les dessins

Processus de fabrication

1. Vérification des matériaux pour l'acier inoxydable AISI 316L et AISI 304
2. Découpe précise du profil de l'engrenage principal et des deux plaques de protection
3. Usinage CNC du tube, du noyau de soudure et de la tête de tige flexible
4. Perçage et usinage des trous d'alignement et d'assemblage des luminaires
5. Ébavurage et nettoyage de tous les composants individuels
6. Assemblage commandé par fixation du plateau d'engrenage, des protections et des composants de l'arbre
7. Soudage GTAW avec une séquence contrôlée pour limiter la déformation thermique
8. Inspection du diamètre de l'engrenage, de l'espacement des plaques, de la projection du tube et de l'angle de l'arbre
9. Inspection visuelle des soudures, nettoyage final et emballage de protection

Profil d'engrenage et alignement de la plaque de protection

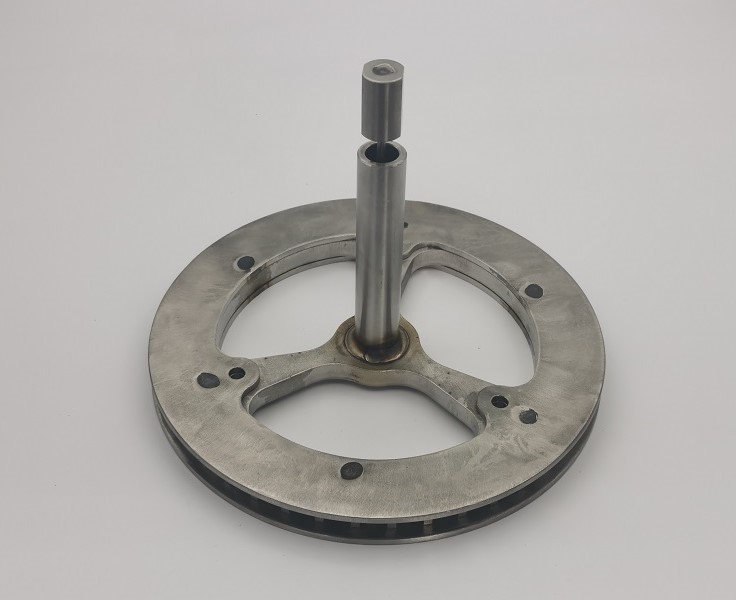

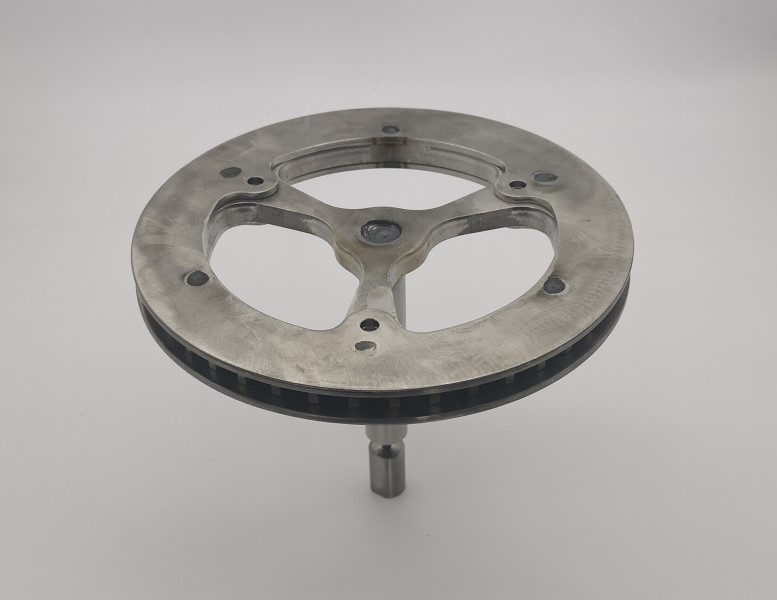

Le profil circulaire du capteur de position de bobine en acier inoxydable personnalisé contient des dents de détection externes étroitement espacées protégées par des plaques de protection des deux côtés. La géométrie cohérente des dents et la concentricité contrôlée permettent une sortie de capteur reproductible. Les plaques de protection sont positionnées à travers des trous d'alignement de fixation dédiés afin que les faces de protection restent correctement positionnées par rapport à l'engrenage denté.

Soudage GTAW et contrôle de la distorsion

Le dessin nécessite le soudage à l'arc sous gaz tungstène au niveau du raccordement de l'arbre central, de la tête de tige et de six emplacements de plaque spécifiés. La chaleur du soudage peut désaligner les fines plaques d’acier inoxydable ou modifier l’angle de l’arbre. JG utilise des fixations rigides, un séquencement de soudure équilibré, un apport de chaleur contrôlé et des contrôles intermédiaires pour maintenir la géométrie requise de l'engrenage du capteur de position de bobine en acier inoxydable personnalisé.

Contrôle de l'angle de l'arbre et des dimensions axiales

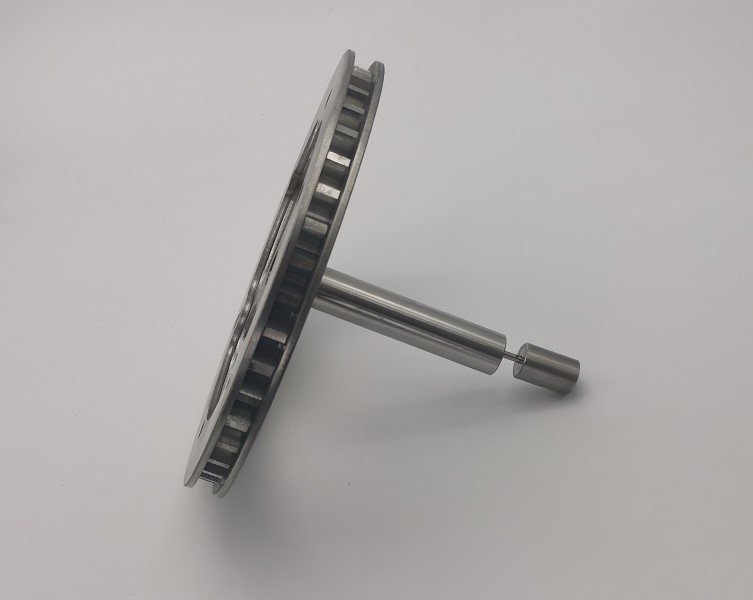

Le tube usiné doit rester presque perpendiculaire à la face de l'engrenage, avec une plage angulaire de 89,5 à 90,5 degrés. Le dessin contrôle également la largeur de l'ensemble d'engrenages, la projection du tube et la portée totale de la tête de tige. Ces relations sont inspectées après le soudage car l'engrenage du capteur en acier inoxydable terminé doit être installé correctement et transmettre la position de la bobine sans grippage ni désalignement.

Spécifications techniques

Composants usinés en acier inoxydable

Le tube AISI 304 est usiné à partir d'un tube de 3/4 de pouce de diamètre extérieur et comprend un trou traversant contrôlé. Le noyau de soudure AISI 316L et la tête de tige flexible nécessitent des trous alésés, des méplats et une géométrie d'extrémité précis. La fine tige 316L est coupée à une longueur contrôlée avant l'assemblage final. Chaque composant est ébavuré et nettoyé avant d'entrer dans le montage de soudage.

Contrôle de qualité

Le contrôle qualité de l'engrenage de capteur de position de bobine en acier inoxydable personnalisé se concentre sur la soudure finie plutôt que sur les seules dimensions des composants isolés. Les inspections couvrent le profil de l'engrenage, l'alignement de la plaque de protection, l'emplacement des trous de fixation, l'espacement axial, la projection du tube, l'angle de l'arbre, la position de la tête de tige et l'apparence de la soudure. Les certificats de matériaux et les rapports d'inspection dimensionnelle sont disponibles selon les exigences des clients OEM.

Caractéristiques du produit

• Construction en acier inoxydable AISI 316L et AISI 304
• Profil de dent de capteur externe de précision
• Deux protège-engrenages de protection en acier inoxydable
• Assemblage soudé GTAW contrôlé par luminaire
• perpendiculaire de l'arbre et dimensions axiales contrôlées
• Finition inox brut ébavuré et nettoyé
• Fabrication OEM sur mesure selon les dessins du client

Applications

• Systèmes industriels de détection de position de bobines
• Équipement de manutention et de bobinage de bobines
• Machines d'emballage et de transformation
• Ensembles de contrôle de mouvement et d'indexation
• Mécanismes de capteurs industriels sur mesure

Soudures OEM en acier inoxydable de JG

JG fournit l'engrenage de capteur de position de bobine en acier inoxydable personnalisé depuis la production des composants jusqu'à l'assemblage terminé. Notre champ de fabrication combine la découpe de profilés, l'usinage CNC, le perçage de précision, le montage dédié, le soudage GTAW, la vérification dimensionnelle et le nettoyage final. Ce processus intégré aide les clients OEM à contrôler l'alignement, à réduire les risques d'assemblage et à recevoir un capteur reproductible en acier inoxydable prêt à être installé.
