Cadre soudé de support de tuile en acier galvanisé personnalisé

Cadre soudé de support de tuile en acier galvanisé personnalisé

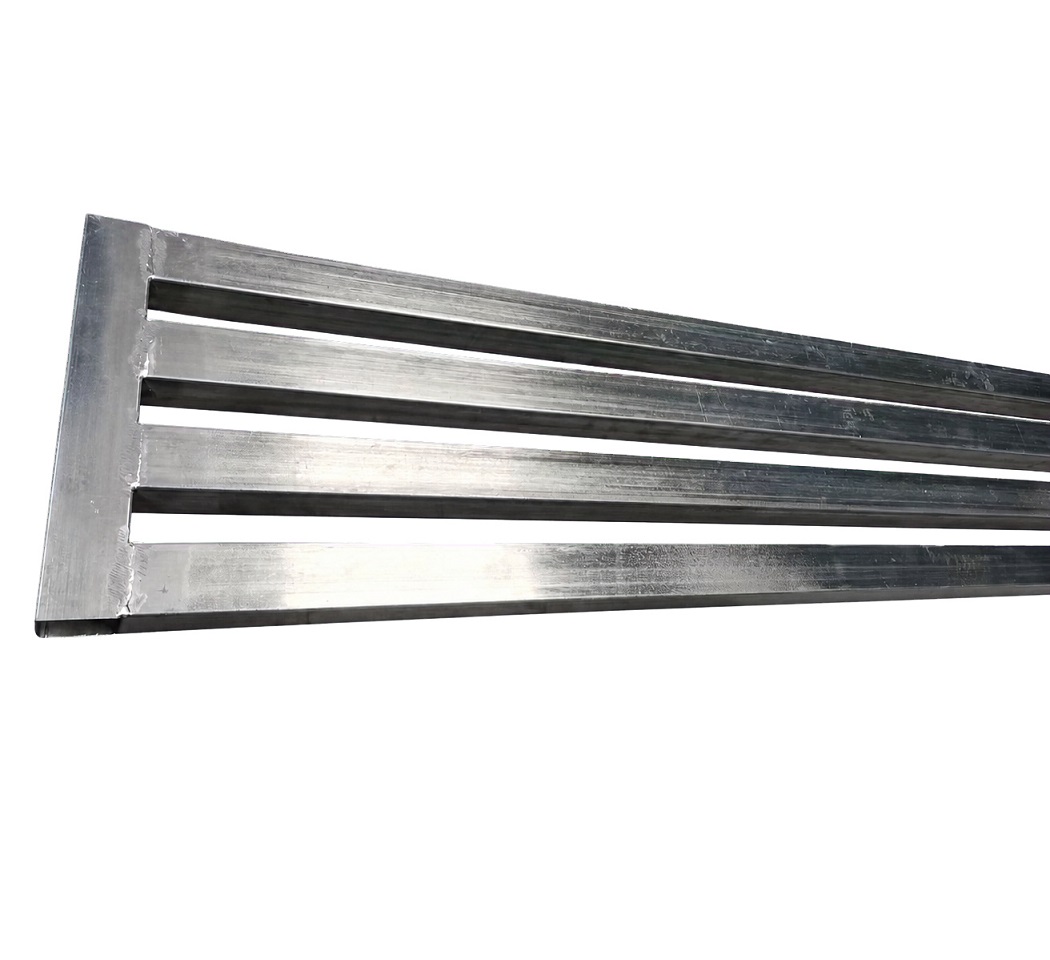

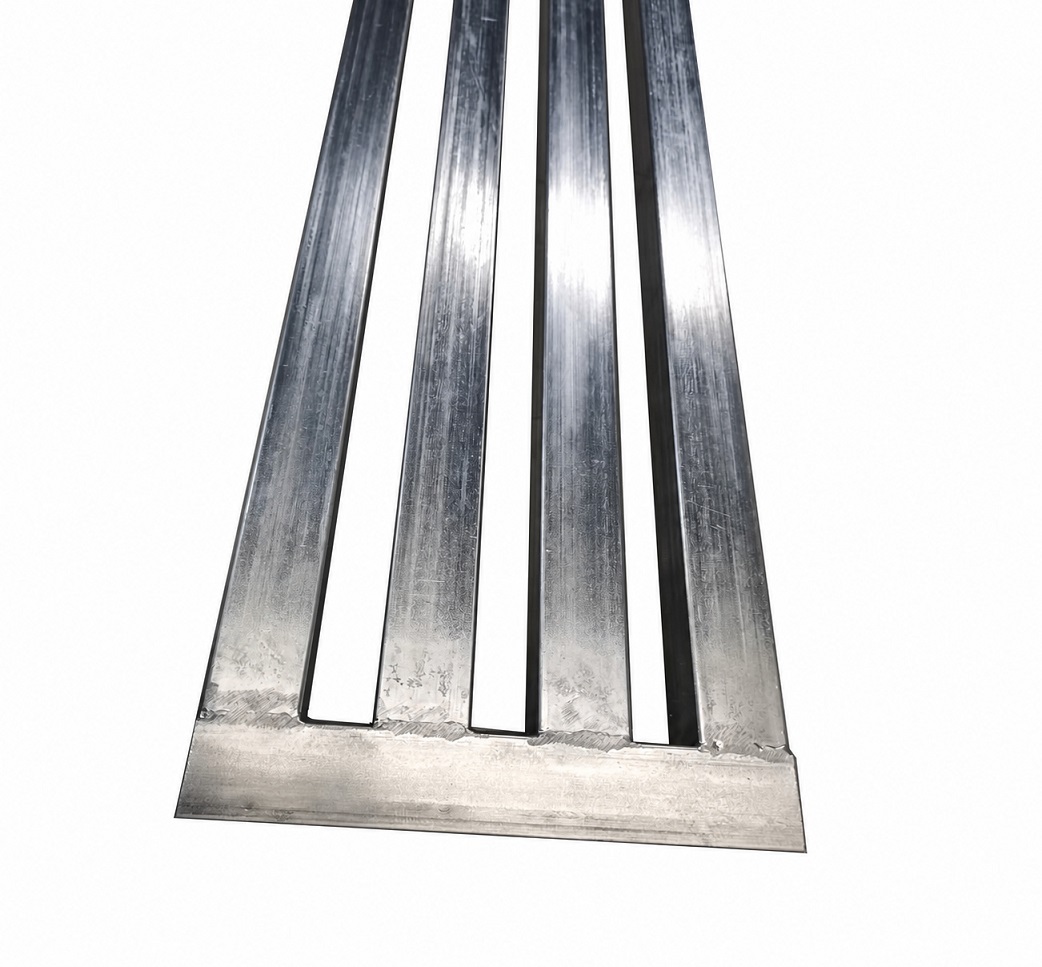

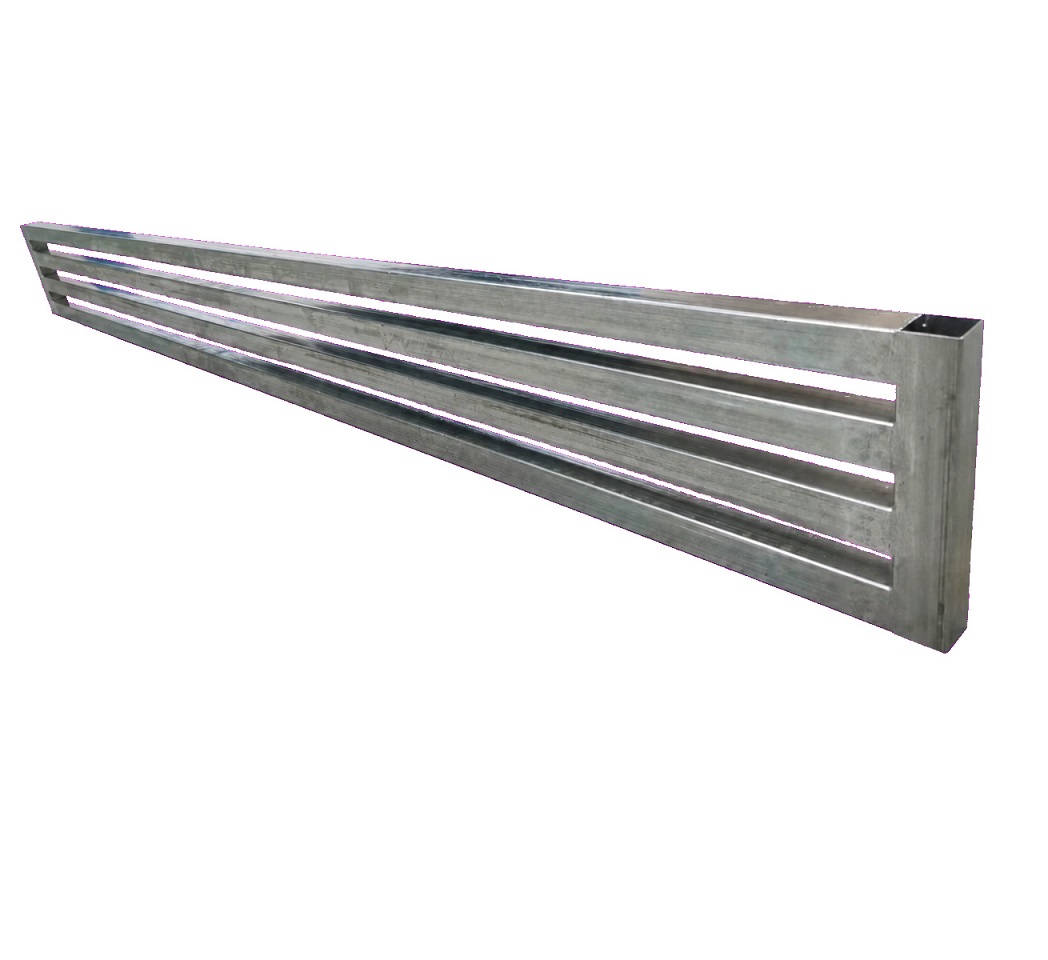

JG fabrique leCadre soudé de support de tuile en acier galvanisé personnaliséà partir de tubes carrés découpés avec précision à l'aide d'appareils de soudage dédiés et d'une finition post-soudage contrôlée. Le long cadre rectangulaire se compose de quatre tubes parallèles de 82 pouces reliés par deux tubes d'extrémité de 9 pouces. L'assemblage soudé terminé mesure environ 2 159 × 228,6 mm et constitue une structure solide et ouverte pour le stockage des carreaux, l'exposition, la manutention des matériaux et les systèmes de racks industriels personnalisés.

A support à tuiles en acier galvaniséde cette longueur n'est pas un simple travail de soudage. Les longerons de 2 082,8 mm doivent rester droits et parallèles tandis que les deux tubes d'extrémité conservent la largeur et l'équerrage spécifiés. JG contrôle la coupe des tubes, l'emplacement des fixations, la séquence de soudage, l'apport de chaleur et le refroidissement pour minimiser les variations de courbure, de torsion et d'espacement sur l'ensemble du cadre de 2 159 mm.

Construction en tube carré

Le rack utilise un tube carré en acier galvanisé de 38,1 × 38,1 mm. Les quatre éléments longs ont une épaisseur de paroi spécifiée d'environ 0,84 ± 0,152 mm, tandis que les éléments d'extrémité de 228,6 mm utilisent une paroi plus épaisse d'environ 1,22 ± 0,152 mm. Cette combinaison fournit une structure légère avec des connexions d'extrémité renforcées. Les dimensions du matériau sont vérifiées avant la fabrication car la taille du tube, l'épaisseur de la paroi et la rectitude affectent directement le fini.cadre en tube carré soudé.

Défis de fabrication et solutions JG

• Rectitude du cadre long :Des montages dédiés prennent en charge les tubes de 2,1 mètres et contrôlent la courbure pendant le soudage et le refroidissement.
• Espacement des tubes parallèles :Des points de positionnement fixes maintiennent les quatre éléments longitudinaux uniformément positionnés d'un bout à l'autre.
• Soudage à paroi mince :Le courant, la longueur et la séquence de soudure contrôlés réduisent les brûlures, la pénétration excessive et la distorsion thermique.
• Carré final :Les traverses de 228,6 mm sont situées à partir de références communes afin de conserver la largeur hors tout et la géométrie rectangulaire.
• Aspect propre des soudures :Les projections, projections pointues et bavures sont éliminées sans endommager la surface du tube galvanisé.
• Protection contre la corrosion :Les zones de soudure reçoivent une galvanisation à froid après la fabrication pour restaurer la protection là où la couche de zinc d'origine est affectée.

Séquence de soudage contrôlée

JG assemble lesupport à tuiles en acier galvanisédans un appareil de soudage spécialement conçu. Les tubes longs sont d'abord positionnés contre des références stables, et les tubes d'extrémité sont serrés sans forcer le cadre à se déformer. Les soudures de pointage sont appliquées dans une séquence équilibrée avant le soudage final. L'alternance des emplacements de soudure aide à répartir la chaleur et limite la distorsion accumulée le long du cadre long.

Les éléments longs à paroi mince nécessitent un contrôle minutieux du processus. Une chaleur excessive peut provoquer un effondrement local, des brûlures ou une déformation visible, tandis qu'une chaleur insuffisante peut produire des joints faibles. JG sélectionne les paramètres de soudage en fonction de l'épaisseur réelle de la paroi du tube et vérifie la cohérence des joints pendant la production. Le terminésupport à tuiles soudéest laissé refroidir dans des conditions contrôlées avant l’inspection dimensionnelle finale.

Galvanisation à froid après soudage

Le soudage enlève ou endommage localement le revêtement de zinc autour de chaque joint. Après nettoyage et ébavurage, les zones de soudure exposées sont traitées avec un matériau de galvanisation à froid. Le revêtement fournit une couche protectrice riche en zinc et améliore la résistance à la corrosion autour des joints fabriqués. JG vérifie lesupport soudé galvanisé à froidpour une couverture complète, des bords nets et une apparence industrielle cohérente.

Processus de fabrication

1. Inspection des tubes carrés galvanisés entrants
2. Coupe de précision d'éléments de 82 pouces et 9 pouces
3. Préparation des extrémités et élimination des bavures
4. Chargement des luminaires et alignement des références
5. Soudage par pointage équilibré
6. Soudure finale contrôlée
7. Refroidissement et libération du luminaire
8. Nettoyage des soudures et ébavurage complet
9. Galvanisation à froid au niveau des zones de soudure
10. Contrôle dimensionnel et visuel
11. Emballage de protection pour l'exportation

Contrôle de qualité

Les dimensions critiques sont vérifiées par le biais d'une inspection du premier article et d'une inspection périodique. JG vérifie la longueur totale d'environ 2 159 mm, la largeur hors tout de 228,6 mm, la section du tube, l'épaisseur de paroi, l'espacement parallèle et l'équerrage du cadre. Des règles droites, des jauges étalonnées et des dispositifs d'inspection spécialement conçus sont utilisés conformément aux exigences du dessin. Le finisupport à tuiles en acier galvaniséest également inspecté pour détecter la continuité des soudures, les éclaboussures excessives, les arêtes vives, les dommages de surface et la couverture complète galvanisée à froid.

La fréquence des inspections peut être adaptée au plan de contrôle du client. Les dossiers de matériaux, les rapports d'inspection dimensionnelle, les échantillons de soudage et les exigences d'emballage sont disponibles pour les projets OEM qualifiés. Une inspection cohérente aide chaquesupport à tuiles en acier galvanisés'adapter au plus grand ensemble de stockage, d'affichage ou de manutention du client.

Caractéristiques du produit

• Cadre soudé long de 2159 mm
• Tube carré galvanisé de 38,1 × 38,1 mm
• Quatre éléments de support longitudinaux régulièrement espacés
• Construction légère à paroi mince
• Rectitude et parallélisme contrôlés
• Galvanisation à froid appliquée après soudage
• Bords fabriqués sans bavures et propres
• Dimensions et configurations OEM disponibles

Applications

• Systèmes de stockage et de présentation de carrelage
• Supports pour pierres et panneaux
• Châssis de manutention pour entrepôts
• Structures d'affichage de vente au détail
• Matériel de stockage industriel
• Assemblages en acier soudés sur mesure

Pourquoi choisir JG

• Plus de 20 ans d'expérience dans la fabrication de métaux OEM
• Fixations dédiées aux cadres longs soudés
• Capacité de soudage de tubes carrés à paroi mince
• Prise en charge de la production de prototypes, de petits lots et de répétitions
• Contrôle d'inspection premier article et périodique
• Emballage d'exportation stable pour les pièces fabriquées de longue durée
• Support technique pour la fabricabilité et le contrôle des coûts

Envoyez à JG vos dessins, spécifications de tubes, quantité annuelle et exigences d’emballage pour un examen de fabrication. Notre équipe d'ingénieurs évaluera la conception des luminaires, la séquence de soudage, les risques de rectitude et les exigences de protection contre la corrosion pour votre projet personnalisé.support à tuiles en acier galvaniséou tout autre assemblage de tube carré soudé.
