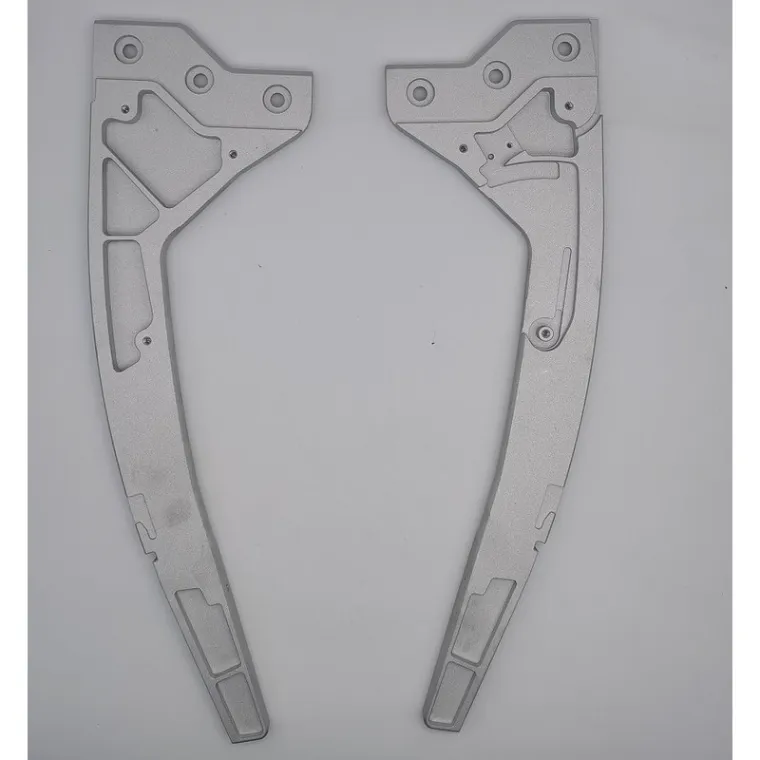

Usinage CNC personnalisé à 4 axes du bras de levage en aluminium 7075-T6

JGfabrique leUsinage CNC personnalisé à 4 axes du bras de levage en aluminium 7075-T6. Ce composant structurel long et incurvé combine des trous de montage, des contre-alésages, des trous filetés, des fentes, des poches, des nervures fines et des bords profilés dans une seule pièce usinée avec précision. Il convient aux systèmes de mobilité personnalisés, aux équipements de manutention, aux mécanismes d'automatisation et à d'autres assemblages OEM où le faible poids, la résistance et un alignement précis sont importants.

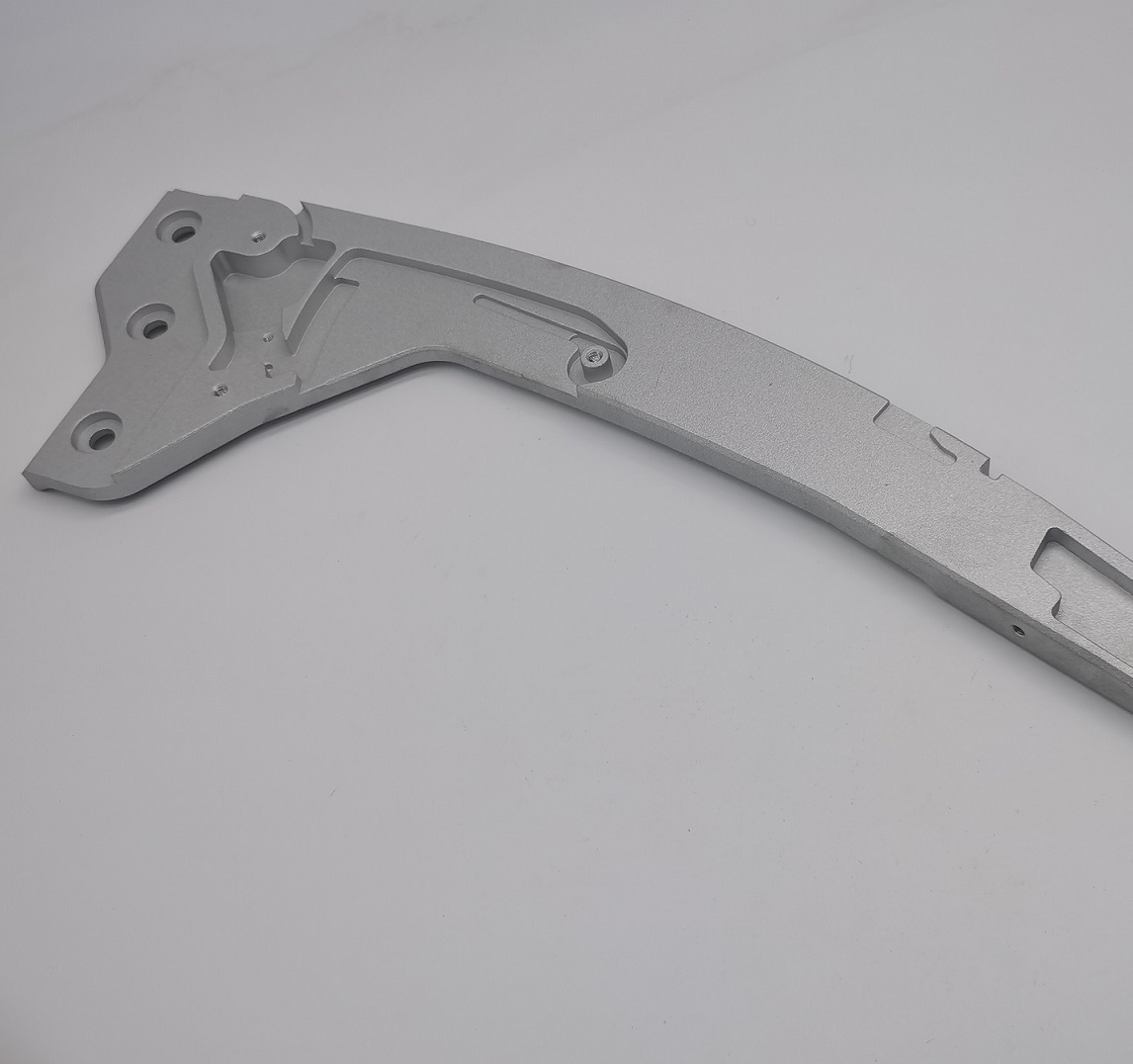

Le composant fini mesure environ 416,65 mm de long. Produire unBras de levage en aluminium 7075-T6de cette longueur nécessite bien plus qu'un simple fraisage de profil. Le matériau doit être retiré sur plusieurs faces tandis que le bras reste stable, plat et dimensionnellement cohérent. JG utilise des séquences d'ébauche planifiées, un serrage contrôlé et des passes de finition équilibrées pour réduire les mouvements de contrainte résiduelle et la distorsion d'usinage.

Pourquoi l'usinage CNC 4 axes est important

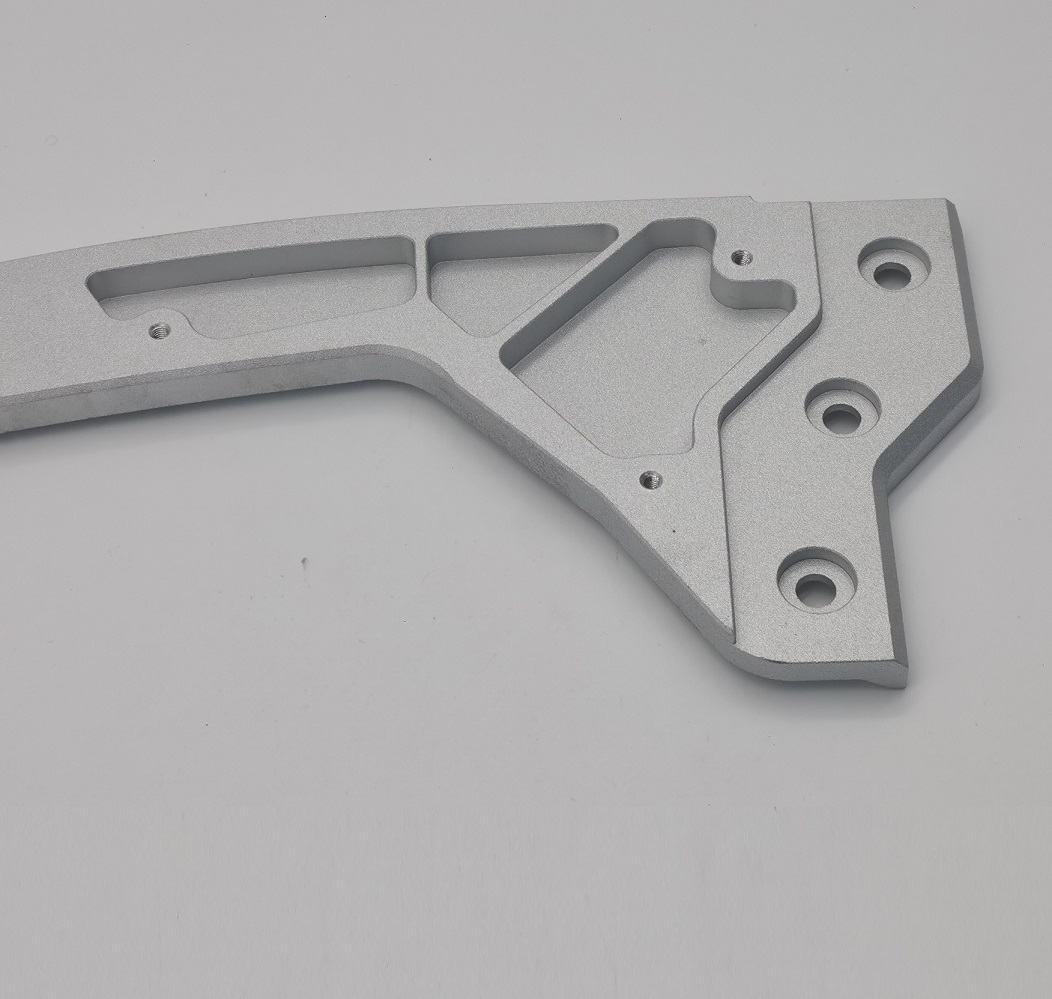

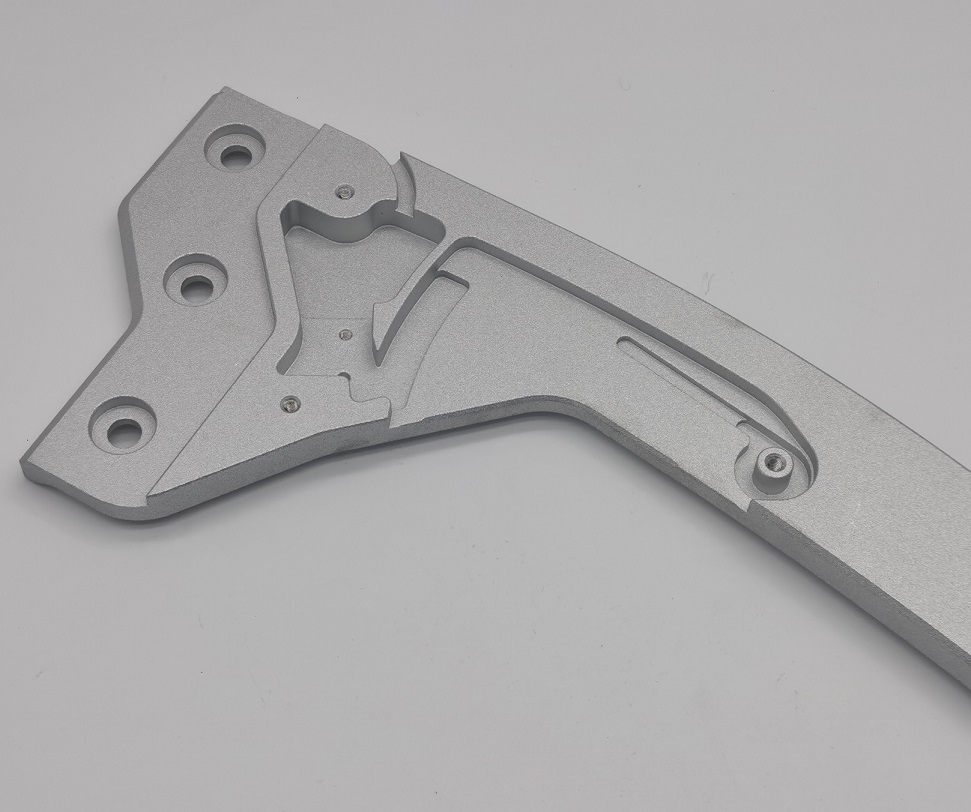

Plusieurs entités de cette pièce sont situées sur différentes faces et selon différentes orientations. Un centre d'usinage à 4 axes permet à la pièce de tourner entre les opérations tout en conservant une référence cohérente. Cela réduit les repositionnements manuels répétés et aide à préserver la relation entre les contre-alésages, les trous de montage, les trous latéraux, les filetages, les fentes et les poches usinées. Pour une coutumeBras de levage usiné CNC à 4 axes, un alignement fonctionnalité à fonctionnalité fiable affecte directement les performances d'assemblage et de mouvement.

JGdéveloppe des fixations dédiées pour la longue plaque d'aluminium et contrôle la force de serrage afin que la pièce soit soutenue sans être déformée. L'usinage grossier laisse un stock contrôlé pour l'égalisation des contraintes avant que les dimensions finales ne soient terminées. Les trous critiques et les caractéristiques d'accouplement sont terminés après les principales opérations de poche, aidant ainsi leBras de levage en aluminium 7075-T6maintenir un espacement précis et un assemblage reproductible.

Défis de fabrication et solutions JG

• Déformation des pièces longues :Des parcours d'outils équilibrés et une ébauche étagée aident à contrôler la courbure et la torsion sur une longueur d'environ 416,65 mm.
• Précision multiface :L'indexation sur 4 axes maintient une référence commune pour les trous, les contre-alésages, les filetages, les fentes et les caractéristiques latérales.
• Usinage de parois fines et de nervures :Les paramètres de coupe optimisés réduisent les vibrations, les vibrations et les déflexions locales autour des poches légères.
• Cohérence de la position des trous :Les caractéristiques de montage critiques sont inspectées à partir de références établies à l’aide d’une MMT et d’équipements de mesure de précision.
• Contrôle des bavures :Les bords, les fentes, les contre-alésages et les trous filetés sont soigneusement ébavurés sans arrondir la géométrie fonctionnelle.
• Aspect uniforme :Le grenaillage contrôlé crée une texture mate uniforme tandis que les surfaces et les filetages de précision sont protégés selon les besoins.

Aluminium 7075-T6 pour pièces légères à haute résistance

L'aluminium 7075-T6 offre un excellent rapport résistance/poids et une bonne usinabilité pour les composants structurels exigeants. Comparé à de nombreuses qualités d'aluminium à usage général, il convient bien aux pièces qui doivent rester légères tout en supportant des charges mécaniques. JG vérifie le matériel de plaque entrant et maintient la traçabilité sur demande. ChaqueUsinage CNC personnalisé à 4 axes du bras de levage en aluminium 7075-T6est fabriqué selon les exigences de dessin et de révision du client.

Finition de surface grenaillée

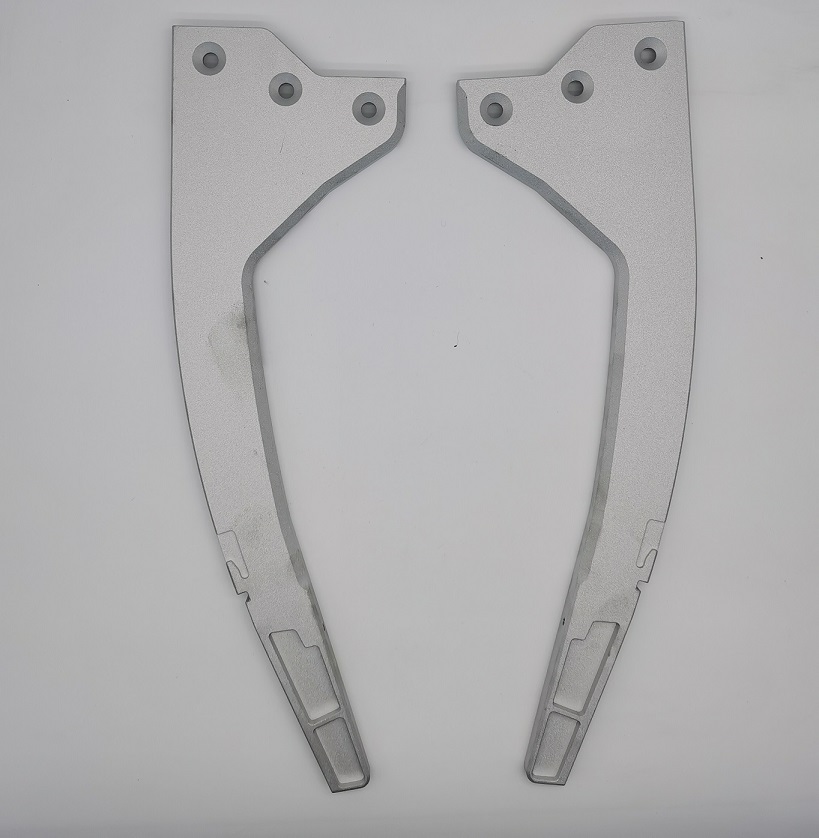

Après usinage CNC et ébavurage complet, la pièce reçoit une finition grenaillée. Le grenaillage élimine les reflets d'usinage mineurs et crée un aspect mat cohérent sur la grande surface incurvée et les poches encastrées. Le contrôle du processus est important car un sablage excessif peut affecter les arêtes vives, les petits filetages et les trous de précision. JG protège ou revérifie les fonctionnalités fonctionnelles afin quebras de levage en aluminium grenailléreste propre, sans bavures et prêt pour le montage ou un processus de revêtement ultérieur spécifié par le client.

Processus de fabrication

1. Préparation des plaques d'aluminium 7075-T6 et vérification des matériaux
2. Conception de luminaires et planification des références pour le composant long et incurvé
3. Fraisage d'ébauche CNC 4 axes et enlèvement de matière avec équilibrage des contraintes
4. Usinage de précision de poches, rainures, lamages, perçages et filetages
5. Finition du profilage, du chanfreinage et de l'usinage des parois fines
6. Ébavurage manuel et mécanique de tous les bords accessibles
7. Grenaillage pour une surface mate uniforme
8. MMT et inspection dimensionnelle des caractéristiques critiques
9. Nettoyage final, inspection visuelle et emballage de protection

Contrôle de qualité

Des contrôles de qualité sont effectués tout au long de la production, et pas seulement après l'opération finale. L’état de la plaque brute, l’emplacement des fixations, les dimensions en cours de processus et la géométrie finie sont surveillés pour maintenir la stabilité du bras long. L'inspection par MMT peut vérifier les emplacements critiques des trous et les relations entre les caractéristiques, tandis que les jauges et les outils de mesure calibrés vérifient les lamages, les épaisseurs, les filetages et les dimensions globales. LeUsinage CNC personnalisé à 4 axes du bras de levage en aluminium 7075-T6est inspecté visuellement après le grenaillage pour confirmer une surface uniforme sans rayures, taches, supports incrustés ou bavures restantes. Des certificats de matériaux, des rapports dimensionnels et de la documentation RoHS sont disponibles si nécessaire.

Applications

• Mécanismes de mobilité et de levage
• Équipement d'automatisation industrielle
• Ensembles de manutention
• Liaisons mécaniques de précision
• Équipement structurel léger
• Machines OEM personnalisées

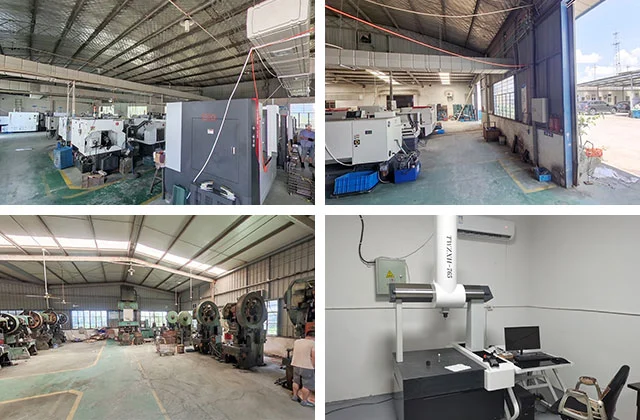

Pourquoi choisir JG

• Plus de 20 ans d'expérience dans l'usinage de précision OEM
• Usinage CNC 4 axes pour pièces complexes en aluminium multiface
• Expérience dans le contrôle de la distorsion dans les composants longs et fins
• Assistance à la fabrication de prototypes, de petits lots et de production
• Inspection CMM et contrôle qualité documenté
• Retour d'information technique pour la fabricabilité et la production stable
• Expérience à l'exportation au service de clients en Europe et en Amérique du Nord

EnvoyerJGvotre dessin 2D, votre modèle 3D, vos spécifications de matériaux et votre quantité annuelle pour une revue rapide de la fabrication. Notre équipe d'ingénierie évaluera les données d'usinage, la stratégie de montage, les risques de tolérance et les exigences de surface pour votre personnalisation.Usinage CNC personnalisé à 4 axes du bras de levage en aluminium 7075-T6. JG prend en charge les projets OEM confidentiels, depuis la validation du prototype jusqu'à la production répétée.
