JG fabriqueCapuchons d'araignée personnalisés en acier inoxydable 304comme assemblage de précision en deux pièces assorti pour les équipements industriels OEM. Usinés à partir d'acier inoxydable AISI 304 massif, les blocs supérieur et inférieur combinent des trous de montage précisément alignés, des filetages UNF profonds et un siège formé symétriquement. La conception nécessite un usinage coordonné des deux moitiés afin que l'ensemble complet se ferme uniformément et maintienne une géométrie de serrage cohérente.

Présentation du produit

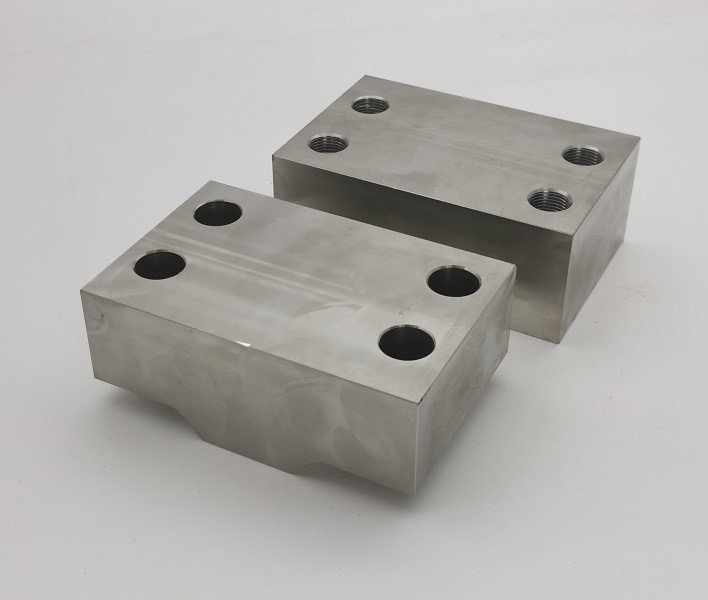

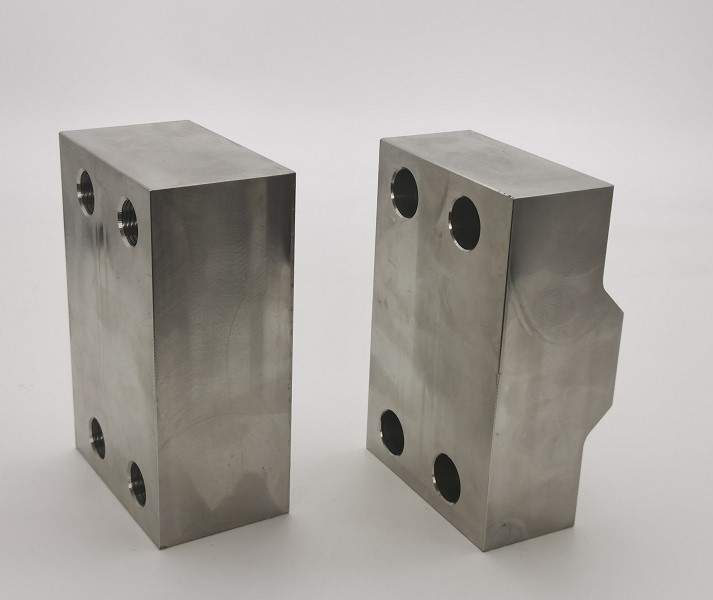

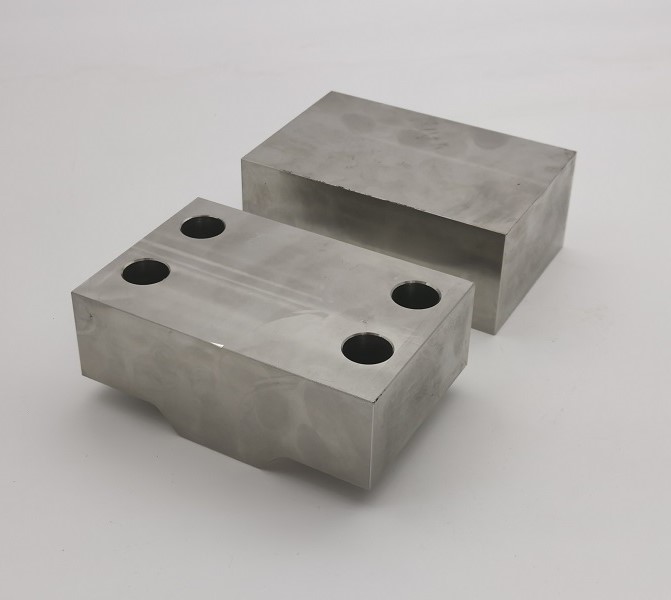

Les capuchons araignées personnalisés en acier inoxydable 304 sont produits selon le dessin 16SG-7-B19. Chaque assemblage se compose de deux blocs nominaux en acier inoxydable de 2 x 3-1/4 x 5 pouces. La paire finie comprend quatre positions de fixation et un profil central avec des transitions à 135 degrés, des rayons typiques de 1/4 de pouce et une hauteur de profil contrôlée de 7/16 de pouce.

Processus de fabrication

1. Préparation des blocs en acier inoxydable 304 et vérification des matériaux
2. Établissement de références et surfaçage CNC de précision
3. Fraisage CNC d'ébauche et de finition de la rainure centrale étagée
4. Perçage coordonné de quatre trous à travers le bloc supérieur correspondant
5. Perçage de tarauds et usinage de filetage 5/8-18 UNF dans le bloc inférieur
6. Rupture des bords, ébavurage et nettoyage du filetage interne
7. Inspection dimensionnelle et visuelle par paires appariées
8. Nettoyage protecteur et emballage d’exportation

Caractéristiques du produit

• Construction en acier inoxydable AISI 304 résistant à la corrosion
• Assemblage usiné CNC en deux pièces assorties
• Alignement précis des quatre trous sur les deux blocs
• Filetages internes profonds 5/8-18 UNF
• Profil d'assise central symétrique à 135 degrés
• Trous, filetages et bords usinés sans bavures
• Traçabilité des matériaux et rapports dimensionnels disponibles
• Production OEM selon les dessins du client

Alignement des trous en deux pièces assortis

Un défi majeur de fabrication des capuchons araignées personnalisés en acier inoxydable 304 consiste à maintenir le motif à quatre trous sur les deux composants. Le bloc supérieur utilise des trous de dégagement de 11/16 pouces, tandis que le bloc inférieur utilise des trous taraudés de 37/64 pouces avec des filetages UNF 5/8-18 à une profondeur spécifiée de 1-1/8 pouces. Des références communes et des configurations coordonnées permettent à chaque boulon d'entrer en douceur sans forcer ni filetage croisé lors de l'assemblage.

Géométrie de rainure contrôlée à 135 degrés

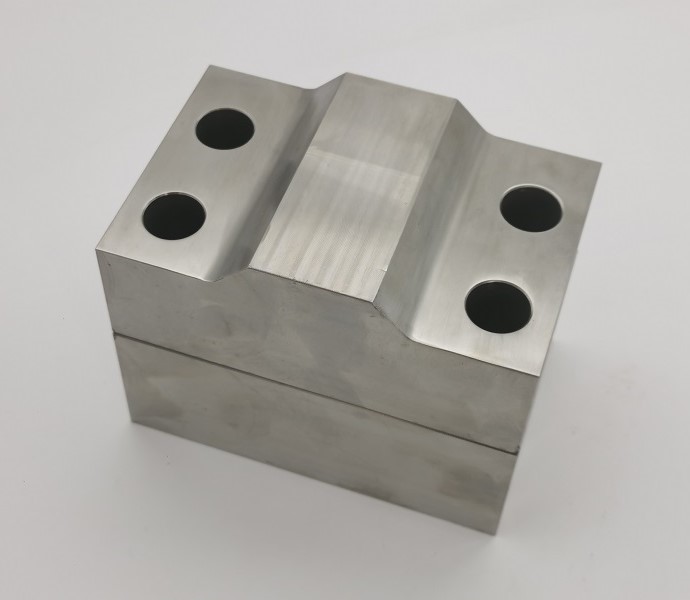

Le profil d'assise central distingue les capuchons araignées personnalisés en acier inoxydable 304 des blocs de serrage rectangulaires conventionnels. Les deux faces de transition à 135 degrés doivent rester symétriques par rapport à la ligne centrale, se fondre dans les rayons spécifiés de 1/4 de pouce et maintenir la hauteur de profil requise. Un maintien stable de la pièce et des passes de finition contrôlées réduisent les décalages, les marques d'outils et les distorsions locales.

Spécifications techniques

Contrôle qualité des fils et des surfaces

Chaque assemblage de capuchons araignées personnalisés en acier inoxydable 304 est vérifié pour la position du trou, la taille du foret, l'engagement du filetage, les dimensions hors tout et la conformité du profil. Les jauges de filetage Go/no-go vérifient les filetages 5/8-18 UNF. Les faces usinées sont inspectées pour détecter les bavures, les arêtes vives, la contamination et les dommages causés par la manipulation, tandis que les composants appariés sont protégés du mélange pendant le nettoyage et l'emballage.

Applications

• Ensembles de serrage et de support industriels
• Accessoires de machines sur mesure
• Équipements et outillages en acier inoxydable
• Assemblages mécaniques OEM nécessitant des capuchons assortis
• Équipement de production résistant à la corrosion

Usinage OEM de l’acier inoxydable de JG

JG fournit des capuchons araignées personnalisés en acier inoxydable 304 à partir de quantités prototypes jusqu'à une production répétée. Notre équipe d'ingénierie contrôle l'identification des matériaux, les références des pièces appariées, la géométrie des rainures, l'alignement des trous filetés et l'inspection finale tout au long du processus d'usinage CNC. Les clients peuvent demander des certificats de matériaux, des rapports d'inspection dimensionnelle et une assistance de fabrication complète basée sur des dessins.
