Arbre de support de piston médical 440C personnalisé

Arbre de support de piston médical 440C personnalisé

JG fabrique leArbre de support de piston médical 440C personnalisépour les équipements médicaux et les mécanismes à pistons de précision. Ce composant élancé à extrémité fourchue combine des diamètres de roulement trempés, des tolérances géométriques serrées et une fonction de connexion délicate à deux languettes. Le contrôle de la fabrication après le traitement thermique est essentiel car l'arbre fini doit fournir un mouvement précis tout en restant propre, sans bavures et exempt de dommages esthétiques ou structurels.

Présentation du produit

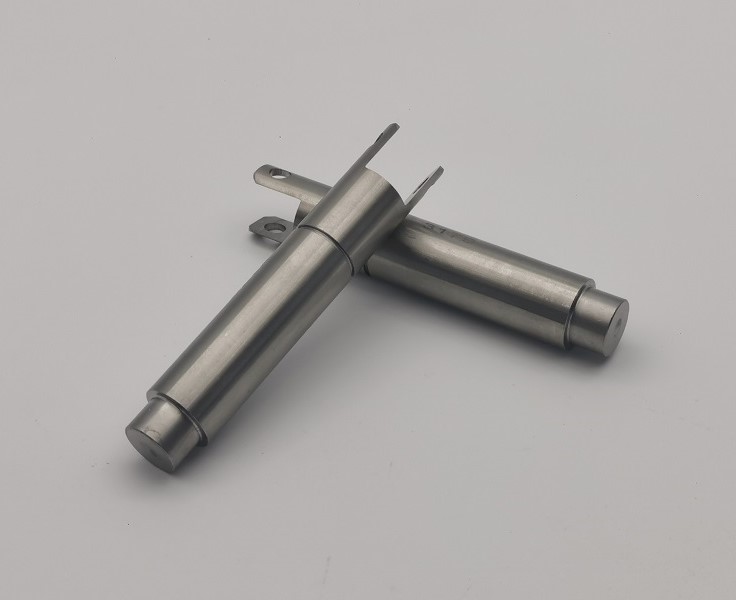

L'arbre porteur de piston médical Custom 440C est produit selon le dessin 121755 Révision A en acier inoxydable AISI 440C. Le composant a une longueur totale de 3,545 pouces, un long corps rectifié avec précision, des diamètres d'extrémité étagés et une extrémité fourchue avec un trou transversal contrôlé. Le dessin nécessite que les dimensions et finitions finales soient obtenues après traitement thermique.

Processus de fabrication

1. Vérification et traçabilité des matériaux en acier inoxydable 440C
2. Tournage CNC du corps de l'arbre, des épaulements et de la surépaisseur de meulage
3. Fraisage de précision de la fente de la fourche et des deux languettes d'extrémité
4. Perçage transversal et préparation contrôlée des bords
5. Traitement thermique à 53-58 HRC
6. Vérification de la rectitude et des dimensions après traitement thermique
7. Rectification cylindrique et d'épaulement de précision jusqu'à la taille finale
8. Ébavurage, marquage des pièces, nettoyage et contrôle visuel
9. Contrôle dimensionnel final et emballage de protection des composants médicaux

Meulage après traitement thermique et stabilité dimensionnelle

Le principal défi de fabrication de l’arbre porteur de piston médical Custom 440C consiste à maintenir la rectitude, la précision du diamètre et les relations de référence après durcissement. Le processus de référence nécessite une ébauche d'environ 0,645 pouce, un traitement thermique et un meulage aux dimensions finales. Un traitement thermique contrôlé, une surépaisseur de broyage appropriée, des paramètres de broyage à faible température et une inspection intermédiaire aident à prévenir la distorsion et les brûlures de meulage.

Languettes de fourche et contrôle précis des trous transversaux

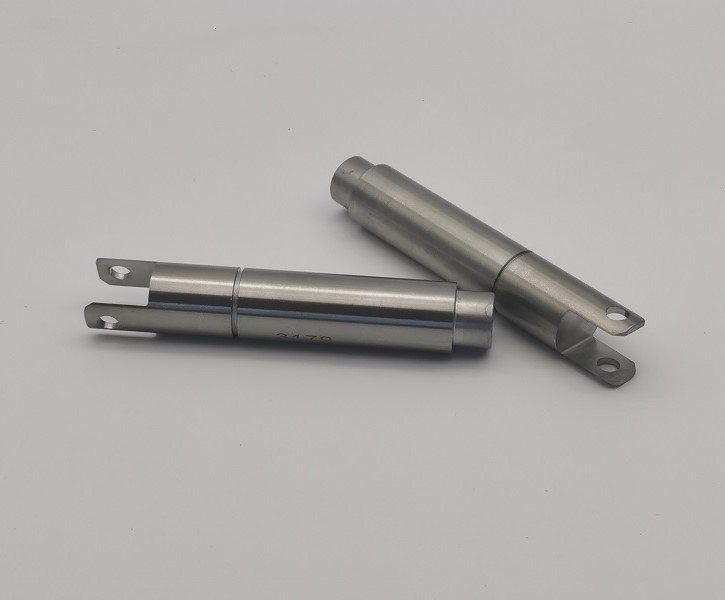

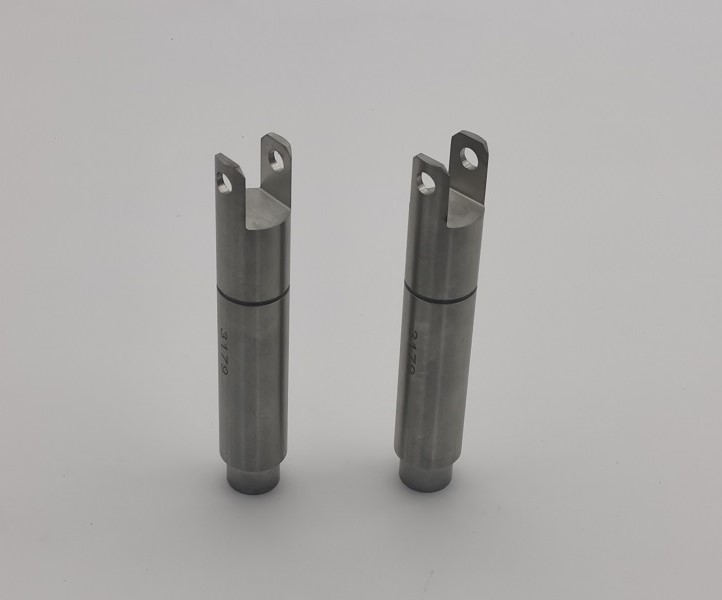

L'extrémité de la fourche de l'arbre porte-piston médical Custom 440C comprend deux fines languettes entourant une fente centrale. Le trou transversal est spécifié à 0,198 +/-0,001 pouce avec des commandes géométriques référencées par rapport à la référence A. Un espacement précis des languettes, une position de trou assortie et un ébavurage soigné permettent un assemblage fiable des broches. Un emballage dédié protège les deux languettes des chocs ou des flexions pendant le transport.

Spécifications techniques

Documents qualité

• Certificat matière et traçabilité thermique
• Rapport de traitement thermique et de dureté
• Rapport d'inspection dimensionnelle à chaque expédition
• Certificat de conformité identifiant le numéro de pièce et la révision
• Certificat de conformité RoHS pour le matériau spécifié si nécessaire
• Documentation d'inspection du premier article sur demande

Caractéristiques du produit

• Acier inoxydable AISI 440C de première qualité
• Traité thermiquement à 53-58 HRC
• Meulé avec précision après traitement thermique
• Diamètres rectifiés serrés et tolérances géométriques
• Fente de fourche précise et relation entre les trous
• Finition propre et sans bavures pour composants médicaux
• Emballage protégé pour les languettes délicates des fourchettes
• Production OEM selon les dessins du client

Applications

• Mécanismes à piston médicaux
• Matériel de diagnostic et d'analyse
• Ensembles de contrôle des fluides médicaux
• Systèmes de mouvement médicaux de précision
• Machines médicales OEM personnalisées

Contrôle qualité géométrique et de surface

L'arbre porteur de piston médical Custom 440C comprend des commandes géométriques de perpendiculaire, de parallélisme, de planéité et de référence de référence jusqu'à 0,001 à 0,005 pouce. Les surfaces au sol et les caractéristiques des fourches sont inspectées à l’aide d’un équipement de précision approprié. Tous les coins pointus sont cassés et aucune bavure ou longeron lâche ou suspendu n'est autorisé.

Exigences de propreté et visuelles

Toutes les surfaces doivent être propres et exemptes de taches, décolorations, rayures, bosses, fissures, imperfections, saleté, graisse et autres contaminants. L'identification est gravée dans la zone spécifiée par le dessin avec une rugosité contrôlée. L'arbre de support de piston médical Custom 440C fini est manipulé et emballé pour protéger les diamètres rectifiés avec précision, les trous transversaux et les languettes de fourche.

Usinage de précision médicale OEM de JG

JG fournit l'arbre de support de piston médical Custom 440C à partir de quantités prototypes jusqu'à une production répétée. Notre processus intégré couvre le tournage CNC, l'usinage des fourches, la trempe, la rectification de précision, l'inspection dimensionnelle, le contrôle de la propreté et l'emballage de protection. La documentation relative aux matériaux, au traitement thermique, à la conformité et à l'inspection répond aux exigences des clients en matière de qualité et de traçabilité.
