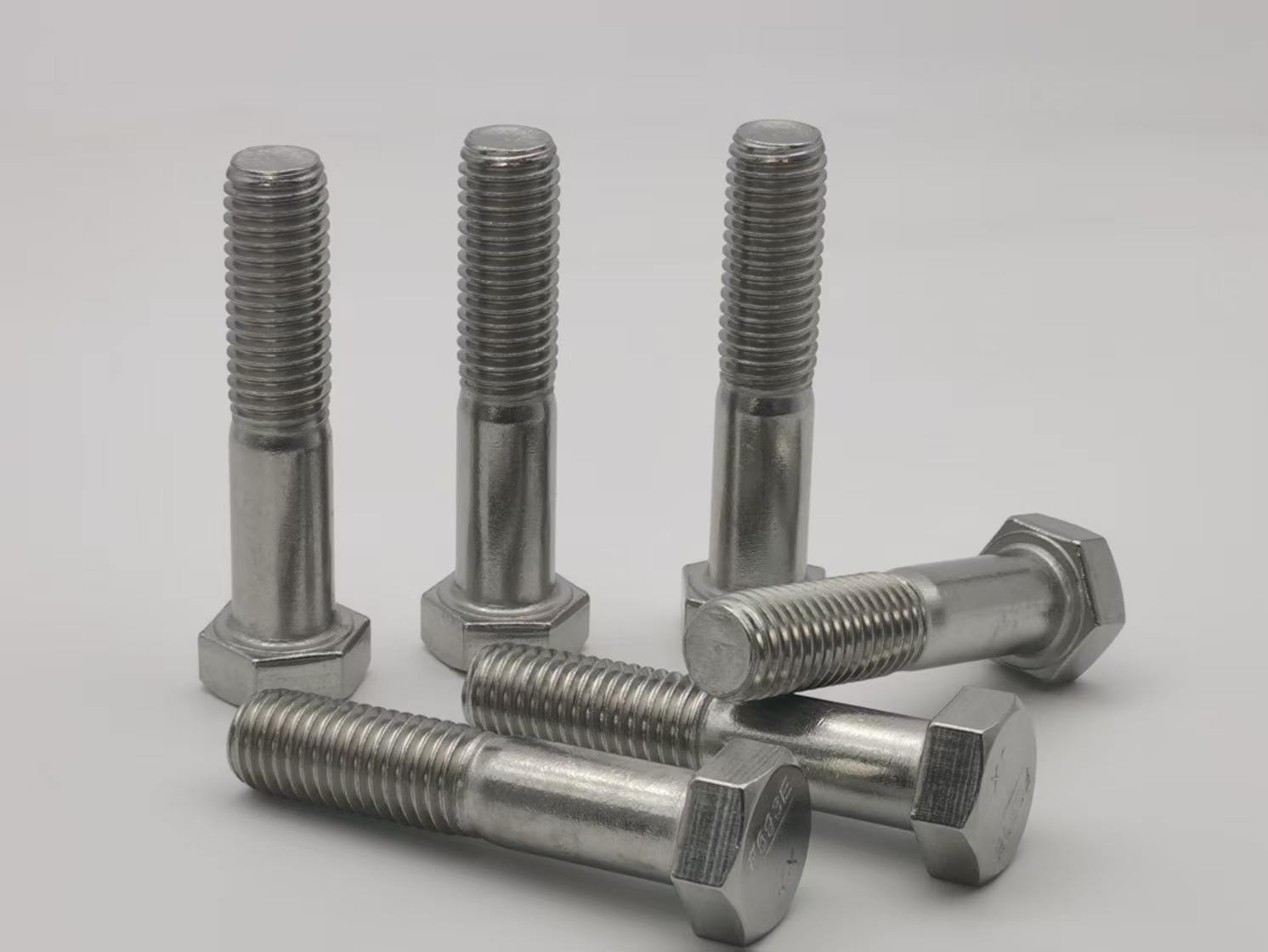

Vis à tête hexagonale 316SS 5/8-11 x 2-3/4

Vis à tête hexagonale 316SS 5/8-11 x 2-3/4

JG fabrique leVis à tête hexagonale 316SS 5/8-11 x 2-3/4pour les applications de fixation industrielle résistantes à la corrosion. Cette fixation ASTM F593 SH1 est produite à partir d'acier inoxydable 316 par frappe à froid contrôlée, laminage de filetage de précision et traitement thermique. La vis à tête hexagonale 316SS 5/8-11 x 2-3/4 est fabriquée selon les exigences dimensionnelles de l'ASME B18.2.1 et inspectée par rapport au dessin approuvé pour le modèle 547878.

Valeur d'ingénierie et de fabrication

La séquence de formage de cette vis à tête hexagonale 316SS 5/8-11 x 2-3/4 est conçue pour contrôler la géométrie de la tête, la rectitude de la tige et le flux des grains. Les filetages roulés offrent un profil de filetage constant sans couper le grain du matériau. Les paramètres de traitement thermique et de conditionnement sont contrôlés par lots pour atteindre les propriétés mécaniques ASTM F593 SH1 spécifiées tout en maintenant la stabilité dimensionnelle. La configuration de filetage spécifiée est de 1,50 de longueur minimale de filetage.

Pour cette vis à tête hexagonale 316SS 5/8-11 x 2-3/4, l'objectif de propriétés mécaniques est une résistance à la traction de 120 à 160 ksi (827 à 1 103 MPa), une limite d'élasticité de 95 ksi (655 MPa) minimum et une dureté Rockwell de HRC 24 à 36. Ce sont des objectifs de spécification ; les résultats réels des lots sont enregistrés dans le rapport strict sur les propriétés mécaniques fourni pour le produit.

Rapport strict sur les propriétés mécaniques

Chaque lot de production duVis à tête hexagonale 316SS 5/8-11 x 2-3/4nécessite un rapport strict sur les propriétés mécaniques. Le rapport identifie le matériau, l'état ASTM F593, le numéro de lot ou de coulée, le diamètre nominal et la méthode d'essai applicable. Il enregistre les résultats réels de résistance à la traction, de limite d'élasticité, d'allongement et de dureté Rockwell. Des tests de fixations grandeur nature et/ou des tests sur échantillons usinés sont effectués conformément à la norme ASTM F593 et ​​au plan d'inspection approuvé. La traçabilité relie les données des tests mécaniques au certificat matériau, au lot de traitement thermique et au lot d'expédition.

Spécifications du produit

Documentation de qualité pour chaque lot

• Certificat matériau avec résultats de composition chimique et traçabilité du numéro thermique
• Rapport strict sur les propriétés mécaniques avec les résultats réels de traction, d'élasticité, d'allongement et de dureté
• Dossiers d’essai applicables sur éprouvettes grandeur nature et/ou usinées
• Traçabilité des lots de traitements thermiques et d’écrouissage
• Rapport d'inspection dimensionnelle couvrant ASME B18.2.1 et les exigences des dessins

Inspection dimensionnelle et visuelle

La vis à tête hexagonale 316SS 5/8-11 x 2-3/4 est inspectée pour vérifier l'acceptation du calibre de filetage, la longueur totale, la longueur du filetage, la largeur sur plats de la tête, la hauteur de la tête, le diamètre de la tige, le chanfrein et la géométrie sous la tête. Les contrôles de fabrication confirment que les fixations sont propres et exemptes de bavures, coutures, recouvrements et défauts de surface nocifs. Cinq échantillons de pré-production peuvent être soumis pour approbation avant la production en série.

Fourniture OEM de JG

JG prend en charge la production basée sur des dessins, l'approbation des échantillons et la fourniture en volume de la vis à tête hexagonale 316SS 5/8-11 x 2-3/4. L'emballage d'exportation utilise des cartons solides avec identification du lot et emballage extérieur protecteur. Contactez JG avec vos dessins, votre demande annuelle et vos exigences en matière de documentation pour obtenir un devis pour leVis à tête hexagonale 316SS 5/8-11 x 2-3/4.
