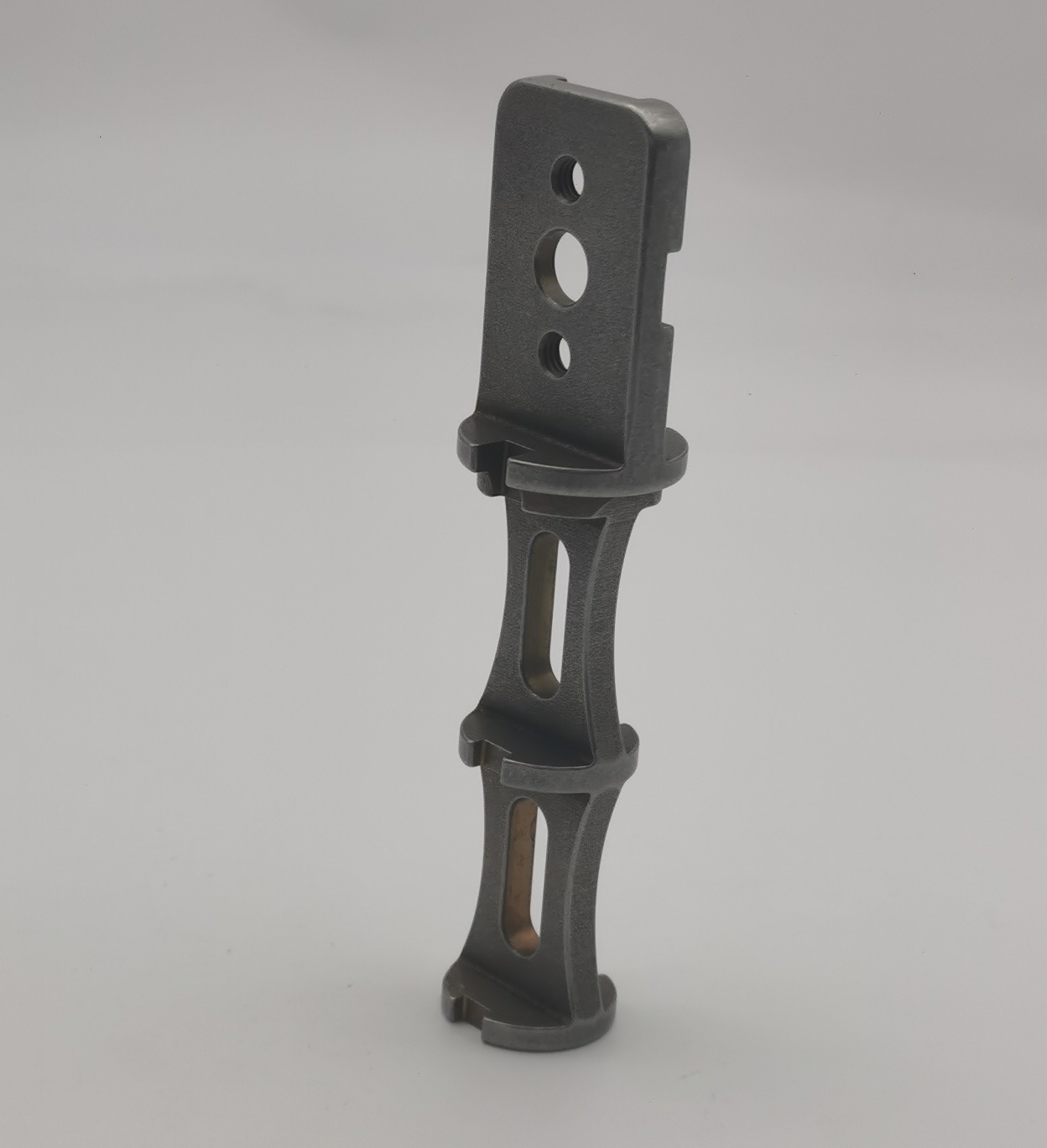

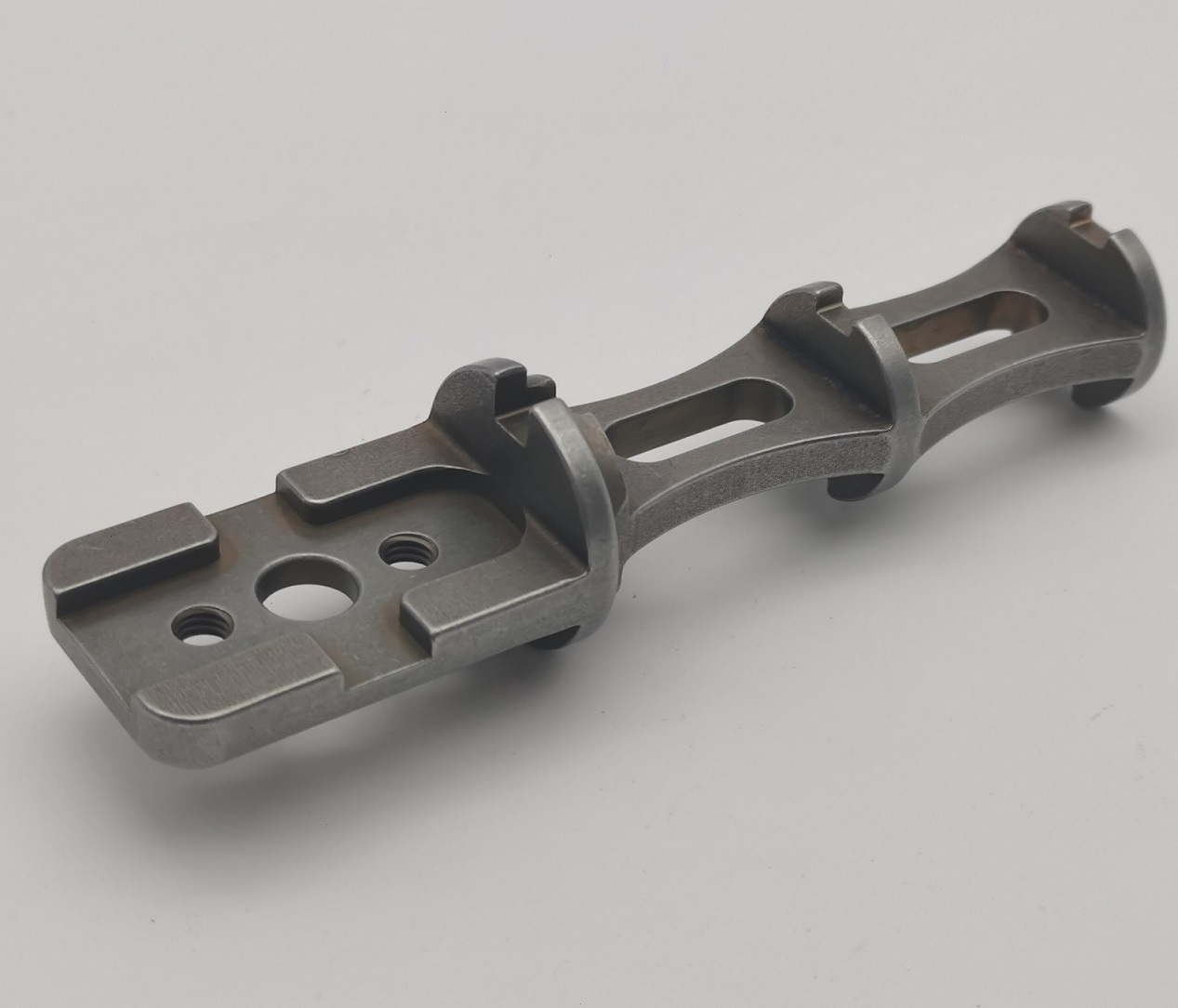

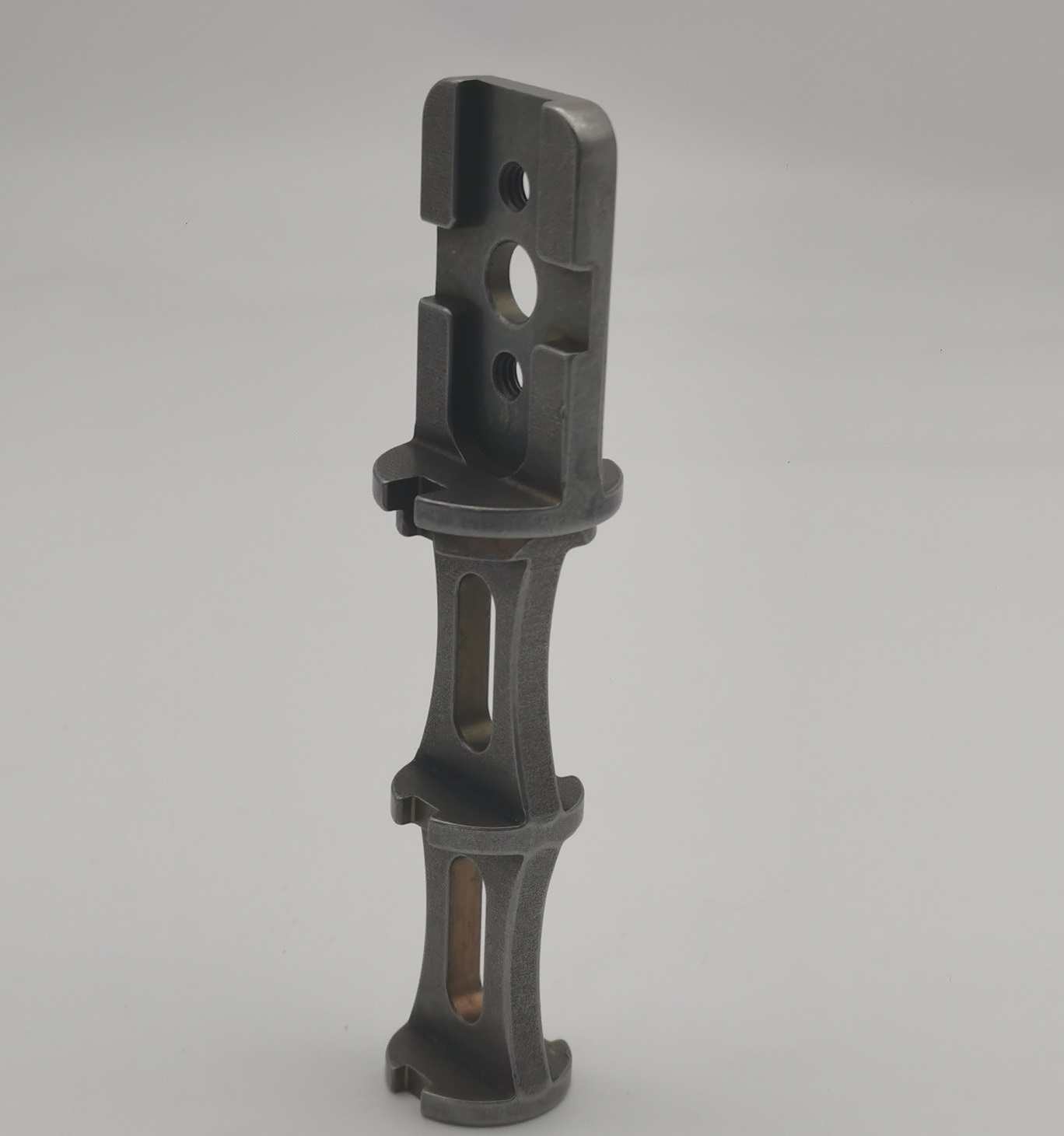

Adaptateur d'arbre de scie en acier inoxydable 17-4PH personnalisé

JGfabriqueadaptateurs d'arbre de scie en acier inoxydable 17-4PH personnaliséspour les fabricants d'équipements OEM nécessitant des composants de connexion mécanique à haute résistance, résistants à la corrosion et usinés avec précision.

Conçu pour les ensembles de scies industrielles et les systèmes de transmission de puissance personnalisés, cet adaptateur intègre des fonctionnalités de montage, des trous filetés, des surfaces de positionnement et des nervures renforcées dans une structure de moulage de précision. En combinant le moulage de précision avec l'usinage CNC et le traitement thermique, JG propose des solutions d'adaptateur d'arbre durables qui répondent aux exigences exigeantes d'assemblage mécanique.

Valeur technique

Le principal défi de fabrication consiste à contrôler une pièce moulée longue et nervurée tout en maintenant la relation entre la face de montage, le trou central, les trous filetés et les sections de support incurvées. JG utilise un processus de moulage de précision contrôlé pour former la géométrie complexe proche de la forme finale, suivi d'un usinage CNC des surfaces fonctionnelles, des trous et des filetages.

Cette approche réduit le gaspillage de matière tout en préservant la solidité de la structure renforcée. Les surépaisseurs d'usinage, l'emplacement des fixations et la séquence de traitement thermique sont prévus pour limiter les déformations et maintenir un assemblage fiable après durcissement.

Spécifications techniques

Processus de fabrication

• Examen de l'outillage et du processus de moulage
• Moulage de précision en acier inoxydable 17-4PH
• Dépose du portail et nettoyage préliminaire
• Usinage CNC des faces de montage et des trous traversants
• Usinage et calibrage de filetage 10-32 UNC-2B
• Traitement thermique à 40-45 HRC avec double trempe
• Ébavurage et fusion des bords contrôlés
• Contrôle dimensionnel, filetage et dureté
• Nettoyage final et emballage de protection pour l'exportation

Défis de fabrication

Produire unadaptateur d'arbre de scie en acier inoxydable 17-4PH personnaliséavec des nervures fines, des fentes longues et des sections de paroi changeantes, nécessite un contrôle précis du comportement de coulée et de la stabilité de l'usinage. Ces caractéristiques structurelles complexes peuvent créer des risques tels que le retrait, le gauchissement et l'instabilité des fixations pendant la fabrication.

JGrelève ces défis grâce à l'optimisation du processus de coulée, à une conception d'alimentation équilibrée, à des références d'usinage définies et à des procédures d'inspection par étapes. Pour chaque composant de l'adaptateur d'arbre, la plaque de montage et les éléments filetés sont usinés uniquement après que des surfaces de positionnement stables ont été établies pour maintenir des relations d'assemblage précises.

Le traitement thermique est tout aussi important pour les adaptateurs d’arbre de scie en acier inoxydable 17-4PH. Une double trempe est appliquée pour atteindre la plage de dureté requise de 40 à 45 HRC tout en améliorant la stabilité dimensionnelle après l'usinage. Les trous, filetages et relations de montage critiques sont vérifiés après traitement thermique plutôt que de se fier uniquement aux mesures en cours de processus, garantissant ainsi des performances fiables dans les assemblages de scies industrielles et les systèmes mécaniques.

Contrôle de qualité

L'inspection couvre la vérification des matériaux, l'apparence du moulage, les dimensions usinées, l'acceptation du filetage, la dureté et l'état des bords. Les trous filetés sont vérifiés avec des jauges appropriées et les dimensions critiques sont mesurées avec un équipement d'inspection calibré. Des certificats de matériaux, des enregistrements de dureté et des rapports d'inspection dimensionnelle peuvent être fournis selon les exigences du projet.

Applications

• Ensembles d'arbres de scie industriels
• Matériel de coupe et de parage
• Systèmes de montage pour transmission de puissance
• Machines spéciales
• Liaisons mécaniques robustes
• Équipement OEM personnalisé

Foire aux questions

Q1 : JG peut-il fabriquer des adaptateurs d’arbre de scie personnalisés selon les dessins du client ?

Oui. JG prend en charge la production OEM sur la base des dessins, des modèles 3D et des spécifications techniques fournis par le client. Un examen technique est disponible avant la production pour évaluer la faisabilité de la fabrication.

Q2 : Pourquoi choisir l'acier inoxydable 17-4PH pour les adaptateurs d'arbre ?

L'acier inoxydable 17-4PH offre une résistance élevée, une dureté et une résistance à la corrosion après traitement thermique, ce qui le rend adapté aux composants mécaniques exposés à des charges répétées et aux environnements industriels.

Q3 : Quels processus de fabrication sont utilisés pour cet adaptateur d'arbre ?

Le processus de production tel que l'adaptateur d'arbre de scie en acier inoxydable 17-4PH personnalisé comprend le moulage de précision, l'usinage CNC, l'usinage de filetage, le traitement thermique, l'ébavurage et l'inspection finale.

Q4 : JG prend-il en charge la production de prototypes et de petits lots ?

Oui. JG prend en charge la fabrication de prototypes, les commandes de petits lots et la répétition de la production OEM selon les exigences du client.

Q5 : Des rapports d’inspection peuvent-ils être fournis avec les pièces finies ?

Oui. Des certificats de matériaux, des enregistrements de dureté et des rapports d'inspection dimensionnelle peuvent être fournis selon les exigences du projet.

Pourquoi JG

JGcombine le moulage de précision, l'usinage CNC, la coordination du traitement thermique et l'inspection dimensionnelle dans un seul programme de fabrication OEM. Notre équipe d'ingénierie prend en charge la révision des dessins, la validation des prototypes, les petits lots et la production répétée. Envoyez votre dessin 2D et votre modèle 3D pour obtenir des commentaires sur la fabricabilité et un devis.
