Arbre d'extension de scie rectifiée de précision 17-4PH

JG fabrique l'arbre d'extension de scie rectifié avec précision 17-4PH à partir de barres solides en acier inoxydable pour les ensembles d'extension de scie alternative et d'autres systèmes de mouvement linéaire à charge élevée. Le tournage CNC, l'alésage de précision, le traitement thermique et la rectification de finition sont combinés pour contrôler le diamètre extérieur, l'alésage interne, la finition de surface et les caractéristiques d'extrémité.

Cet arbre d'extension de scie rectifiée avec précision 17-4PH est conçu pour les applications où la résistance à l'usure, la stabilité dimensionnelle et l'ajustement coulissant ou rotatif répétable sont essentiels. Le composant fini est traité thermiquement à 40-45 HRC et toutes les bavures et arêtes vives sont éliminées avant l'inspection finale.

Valeur technique

La caractéristique la plus exigeante est l'alésage de précision spécifié entre 0,5636 et 0,5638 pouces, une plage de tolérance totale de seulement 0,0002 pouces. JG établit des références d'usinage stables à partir de barres, contrôle la distorsion du traitement thermique et termine les diamètres critiques après durcissement. Ce processus permet de maintenir la relation entre le diamètre extérieur rectifié et l'alésage de précision.

Le diamètre extérieur est spécifié à 1,235 +/- 0,005 po avec une finition de surface Ra maximale de 16 µin. Le meulage de précision donne à l'arbre d'extension de scie rectifiée avec précision 17-4PH une surface cylindrique constante pour un ajustement fiable et une usure réduite. Deux reliefs opposés et des chanfreins contrôlés à 45 degrés sont usinés et ébavurés pour protéger les pièces d'accouplement lors de l'assemblage.

Spécifications techniques

Processus de fabrication

• Inspection des stocks de barres 17-4PH et examen de la traçabilité
• Découpe et ébauche CNC
• Perçage de précision et alésage de diamètres intérieurs étagés
• Usinage de reliefs opposés et de chanfreins à 45 degrés
• Traitement thermique à 40-45 HRC
• Finition du meulage des surfaces cylindriques critiques
• Dimensionnement précis des alésages et vérification dimensionnelle
• Ébavurage et fusion des bords contrôlés
• Nettoyage final, inspection et emballage de protection

Défis de fabrication de haute précision

Le traitement thermique peut modifier la rectitude, la rondeur et la taille de l'alésage. Pour cet arbre d'extension de scie rectifié avec précision 17-4PH, la surépaisseur d'usinage et la séquence de processus sont planifiées afin que les surfaces critiques puissent être finies après durcissement. Les paramètres de meulage sont contrôlés pour éviter les contrôles thermiques, les brûlures de meulage et la conicité indésirable.

La section à paroi mince et la géométrie interne étagée nécessitent également un montage stable. JG utilise un serrage et une inspection contrôlés entre les opérations pour réduire la déformation. La taille de l'alésage, le diamètre extérieur, la rondeur, le faux-rond et la rugosité de la surface sont vérifiés à l'aide d'un équipement de mesure calibré.

Contrôle de qualité

L'inspection qualité de chaque arbre rectifié de précision couvre l'identité du matériau, la dureté du traitement thermique, la longueur totale, le diamètre extérieur, les dimensions d'alésage étagé, les chanfreins, les reliefs opposés et l'état des bords. L'alésage de précision de 0,5636 à 0,5638 pouces est vérifié avec un équipement de mesure d'alésage haute résolution approprié, tandis que la surface rectifiée Ra de 16 µin est vérifiée avec un testeur de rugosité de surface.

Des rapports d'inspection, des certificats de matériaux et des enregistrements de dureté peuvent être fournis selon les exigences du client. Chaque arbre d'extension de scie rectifiée avec précision 17-4PH est nettoyé et inspecté visuellement pour confirmer que la surface est exempte de bavures, d'arêtes vives, de contamination et de dommages de manipulation.

Applications

• Ensembles d'extension de scie alternative
• Équipement de coupe industriel
• Systèmes de mouvement linéaire à charge élevée
• Composants de transmission pour outils électriques
• Manchons et arbres mécaniques de précision
• Machines OEM personnalisées

Pourquoi choisir JG

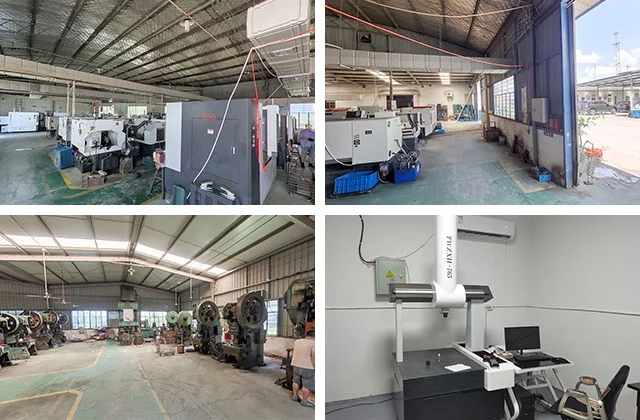

JG combineusinage de barres, tournage CNC, alésage de précision, coordination du traitement thermique et meulage dans un seul programme OEM contrôlé. Notre équipe d'ingénierie prend en charge l'examen des dessins, la validation des prototypes, la planification des inspections et la répétition de la production. Envoyez à JG votre dessin et votre demande annuelle de devis pour un arbre d'extension de scie rectifié de précision 17-4PH personnalisé.
