Boulon à épaulement forgé personnalisé 17-4 PH

Boulon à épaulement forgé personnalisé 17-4 PH

JG fabrique leBoulon à épaulement forgé personnalisé 17-4 PHen acier inoxydable durcissant par précipitation pour les ensembles robustes de pivot, de liaison, de charnière et de commande de mouvement. Contrairement à une fixation usinée standard, ce composant doit commencer par un forgeage, puis passer par un usinage CNC contrôlé, une production hexagonale interne, un durcissement par vieillissement et un roulage de filetage après durcissement. Le processus combiné donne à chacunBoulon à épaulement forgé 17-4 PHhaute résistance, performances de fatigue fiables et géométrie stable pour un service industriel exigeant.

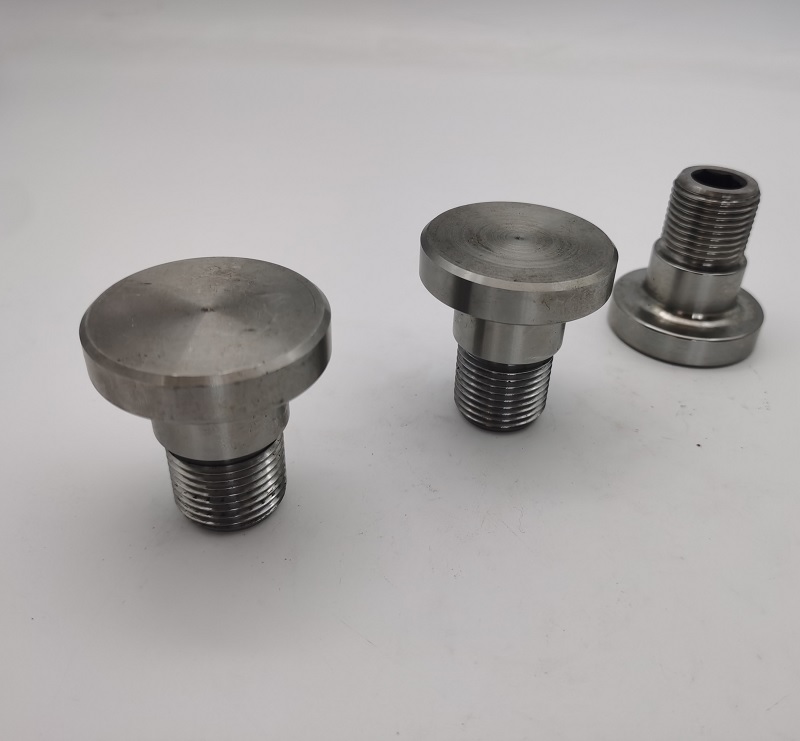

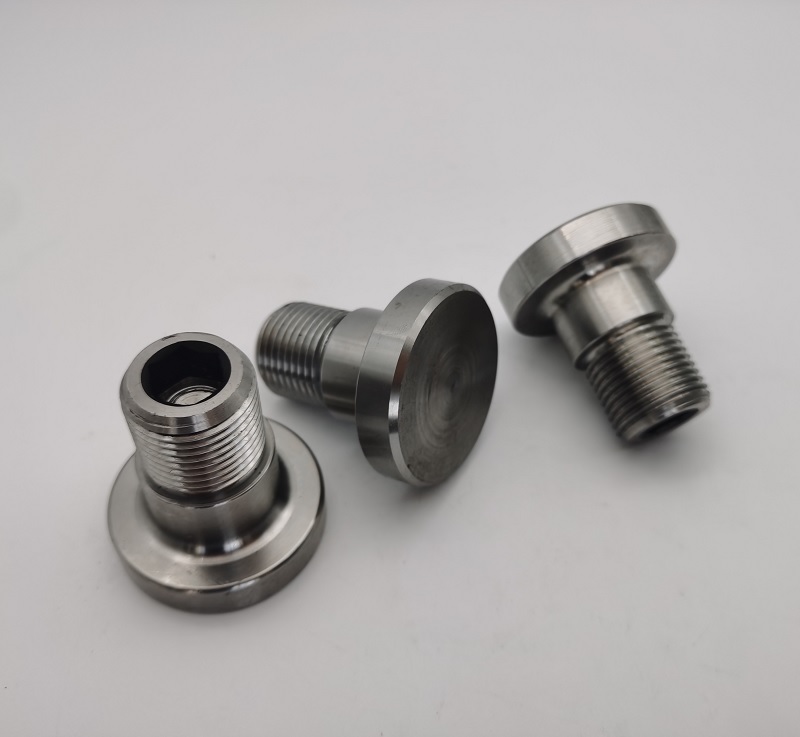

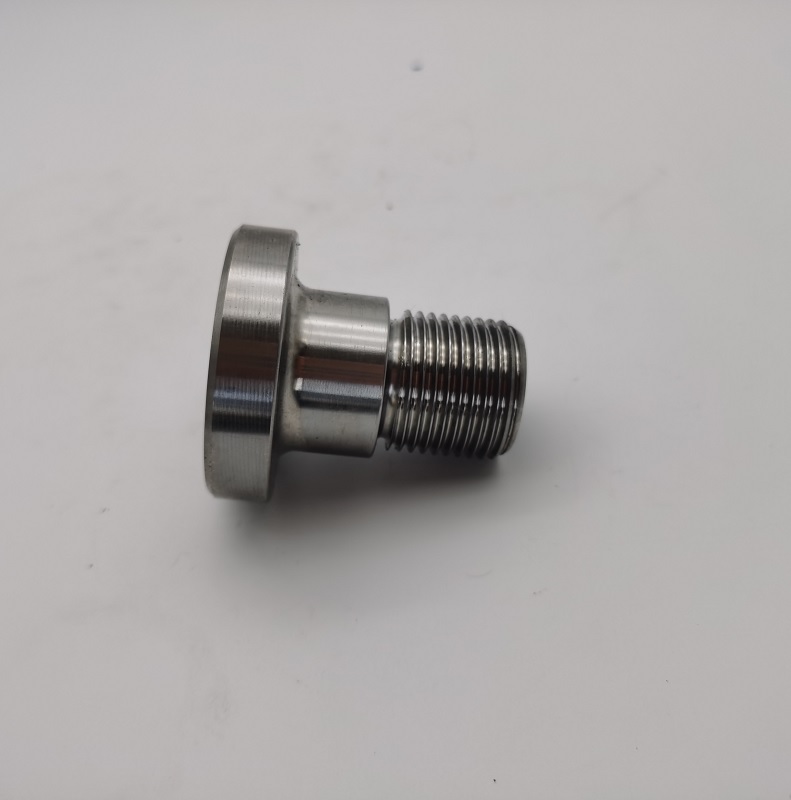

LeBoulon à épaulement forgé 17-4 PHa une grande tête de 1,875 pouces, un épaulement de précision d'environ 1,124 à 1,127 pouces de diamètre et un filetage externe 1-12 UNF classe 3A. L'hexagone femelle, les rayons de transition, le relief du filetage et les surfaces d'épaulement doivent fonctionner ensemble comme un assemblage fonctionnel. JG contrôle chaque donnée et transition pour prendre en charge un couple d'installation reproductible, un positionnement précis et une longue durée de vie.

Pourquoi la pièce doit être forgée

Le forgeage est la base de ce boulon à épaulement personnalisé. Le processus améliore le flux de matériau à travers la tête et l'épaule au lieu de supprimer toute la forme des barres surdimensionnées. Pour une fixation fortement chargée, le flux contrôlé des grains contribue à soutenir la solidité et la résistance aux chocs autour de la transition tête-tige. JG planifie soigneusement les surépaisseurs de forge afin que le tournage CNC ultérieur puisse nettoyer toutes les surfaces fonctionnelles sans enlever de matière inutile.

Produire une cohérenceboulon à épaulement forgé sur mesurenécessite le contrôle de l'état de la billette, du remplissage de la matrice, de l'élimination des bavures et de l'alignement du forgeage. La variation de l'ébauche forgée peut affecter la surépaisseur d'usinage, la concentricité de l'épaulement et la géométrie finale de la tête. Les pièces forgées entrantes sont donc vérifiées avant l'usinage CNC afin que les ébauches instables n'entrent pas dans les opérations ultérieures.

Usinage CNC et précision hexagonale femelle

Après le forgeage, l'ébauche est tournée CNC pour produire la face de la tête, l'épaulement, l'ébauche de filetage, les chanfreins, les rayons de transition et les reliefs. Le diamètre de l'épaulement et sa relation avec l'axe fileté sont importants car l'épaulement peut servir de surface d'appui, de pivot ou de positionnement. JG utilise des références de serrage et d'usinage contrôlées pour maintenir la concentricité tout en protégeant la tête forgée.

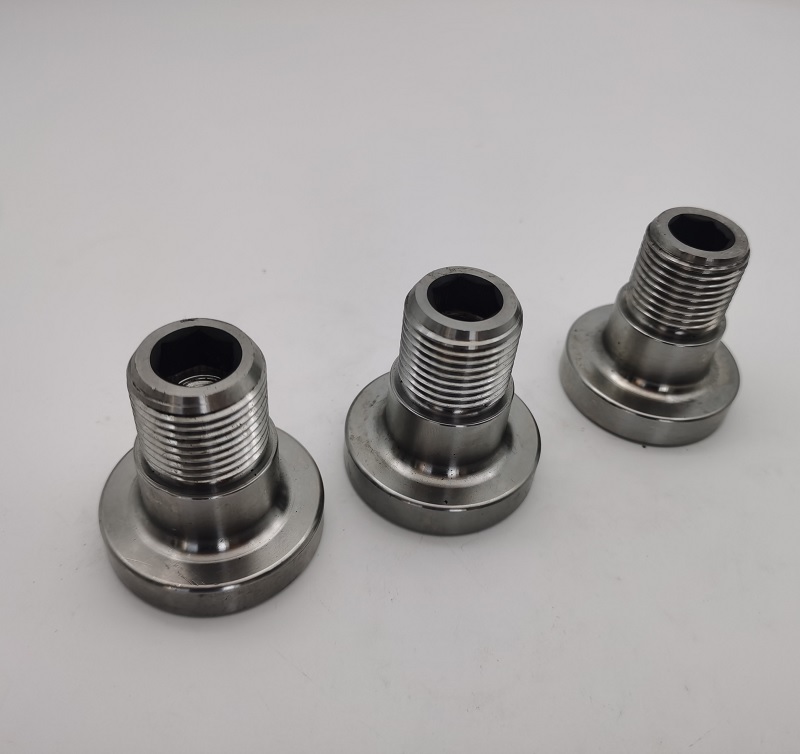

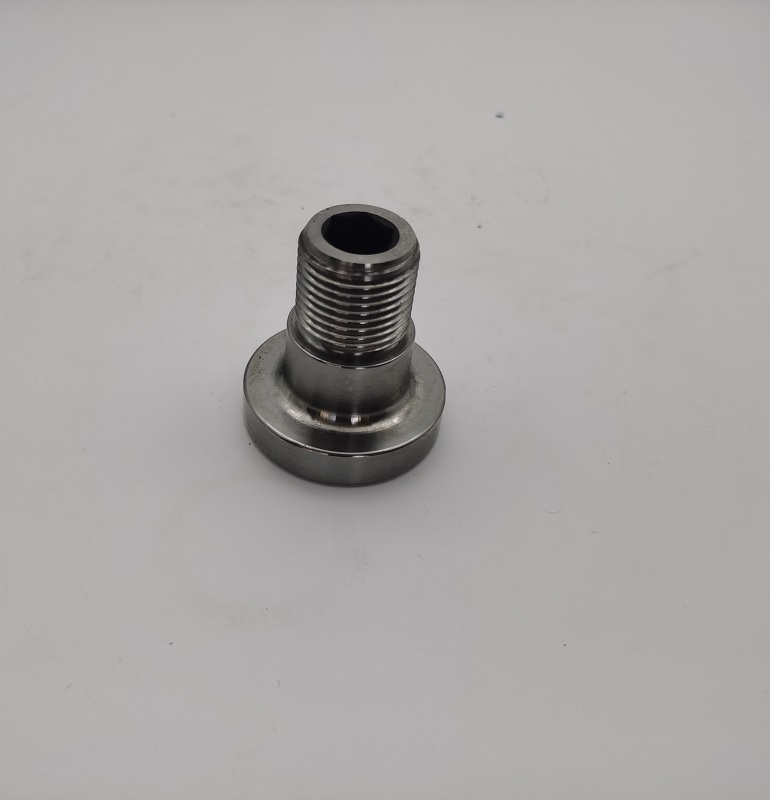

L'hexagone femelle est usiné uniquement sur l'extrémité filetée. Sa taille, sa profondeur et son alignement doivent permettre un engagement fiable de l'outil sans fragiliser le mur environnant. Un relief en contre-dépouille en option peut être utilisé pour nettoyer les coins intérieurs de l'hexagone. Cette fonctionnalité nécessite une coordination étroite entre le perçage, l'usinage des hexagones internes et la préparation des ébauches de filetage.

H1150/4 Durcissement par vieillissement

LeBoulon à épaulement en acier inoxydable 17-4 PHest remis à la condition A avant le durcissement par vieillissement, puis traité thermiquement à la condition H1150/4. Le cycle de référence est de 1 150 °F pendant quatre heures suivi d'un refroidissement à l'air inférieur à 90 °F. Les performances spécifiées comprennent une résistance à la traction minimale de 135 ksi, une limite d'élasticité minimale de 110 ksi, une dureté de 31 à 35 HRC et une résistance aux chocs de 50 pi-lb.

Le traitement thermique est plus qu’une opération de dureté. Cela peut influencer la rectitude, la taille de l'épaulement, le diamètre de l'ébauche du filetage et l'ajustement de l'hexagone femelle. Pour une performance constante de chaqueBoulon à épaulement forgé 17-4 PH, JG prend en compte le mouvement du traitement thermique dans le plan d'usinage et vérifie les dimensions critiques après le cycle H1150/4. L'identification des lots de traitement thermique peut être appliquée avec une méthode de marquage à faible contrainte pour la traçabilité des matériaux et des processus.

Fils roulés après durcissement

Un défi de fabrication majeur réside dans le filetage 1-12 UNF Classe 3A, qui doit être roulé après durcissement. Le roulage du filetage forme le profil par déplacement contrôlé au lieu de couper le matériau. Lorsqu'il est correctement contrôlé, il produit une surface de filetage lisse et un écoulement favorable des grains, favorisant la résistance à la fatigue et un transfert de charge constant.

Rouler un durciBoulon à épaulement forgé 17-4 PHnécessite un diamètre d'ébauche de filetage précis, des matrices de laminage appropriées et une force de processus stable. JG surveille le flan avant le roulage et inspecte le fil fini avec des jauges étalonnées. Le faux-rond du filetage, le soulagement et la zone d'entrée à 30 degrés sont également contrôlés pour éviter les interférences lors de l'assemblage.

Principaux défis de fabrication

• Flux de grains forgés :L'ébauche doit remplir la géométrie de la tête et de l'épaulement tout en préservant une surépaisseur d'usinage adéquate.
• Concentricité de l'épaule :Le grand épaulement doit rester aligné avec l'axe fileté 1-12 UNF.
• Stabilité du traitement thermique :Les surépaisseurs d'usinage tiennent compte du mouvement dimensionnel pendant le cycle H1150/4.
• Roulage de filetage post-durcissement :La taille du filetage et la force de roulement sont contrôlées pour un filetage fonctionnel de classe 3A.
• Intégrité de l'hexagone féminin :La taille des hexagones, la profondeur et l’épaisseur de paroi doivent équilibrer la transmission du couple et la résistance de la pièce.
• Marquage de traçabilité à faible contrainte :L'identification des lots de traitement thermique est appliquée sans créer de concentration de contraintes nocive.
• Transitions sans bavures :Les reliefs filetés, les bords hexagonaux internes et les rayons d'épaulement sont finis pour un assemblage sûr.

Processus de fabrication

1. Vérification des matériaux en acier inoxydable 17-4 PH
2. Forgeage de précision et préparation des ébauches
3. Tournage CNC de la tête, de l'épaulement et de l'ébauche de fil
4. Perçage et usinage hexagonaux femelles
5. Contrôle d'ébavurage et de prétraitement thermique
6. Retour à la condition A et au vieillissement H1150/4
7. Filetage 1-12 UNF classe 3A après durcissement
8. Marquage d'identification de lot à faible contrainte si nécessaire
9. Contrôle dimensionnel, de jauge de filetage et de dureté
10. Nettoyage final et emballage de protection pour l'exportation

Contrôle qualité

Caractéristiques critiques duBoulon à épaulement forgé 17-4 PHsont vérifiés avec des micromètres, des jauges de hauteur, des jauges de filetage, des testeurs de dureté et d'autres équipements calibrés. L'inspection se concentre sur le diamètre de l'épaulement, la longueur de l'épaulement, la taille de la tête, la concentricité, la géométrie de l'hexagone femelle, la fonction du filetage, les détails du relief et les résultats du traitement thermique. Des certificats de matériaux, des enregistrements de traitement thermique et des rapports d'inspection dimensionnelle sont disponibles selon les exigences du projet.

Applications

• Systèmes de portes et de chargement industriels
• Pivots et liaisons pour machinerie lourde
• Ensembles de contrôle de mouvement
• Équipements hydrauliques et mécaniques
• Connexions de charnières à charge élevée
• Assemblages structurels OEM personnalisés

Pourquoi choisir JG

JG combine la coordination du forgeage, l'usinage CNC de précision, le traitement thermique contrôlé et le laminage de filets dans un seul itinéraire de production géré. Ceci est particulièrement important pour les pièces où la résistance, l'ajustement à l'épaulement et les performances du filetage dépendent de la séquence correcte des opérations. La validation des prototypes, la production par lots, la traçabilité des processus et la documentation d'inspection peuvent être fournies pour les programmes OEM.

Envoyez à JG votre dessin, votre demande annuelle et vos exigences d’inspection pour un devis. LeBoulon à épaulement forgé personnalisé 17-4 PHpeut être fabriqué selon vos dimensions, marquages, conditions de traitement thermique et exigences de documentation qualité spécifiées.
